스테퍼 모터 구동과 PWM을 이용한 LED 구동 기능의 12/8채널 로우사이드 드라이버
3개의 PWM 제너레이터 및 포괄적 안전 기능이 특징인 E520.02

엘모스(Elmos)는 최대 12개의 부하를 구동할 수 있는 반도체 칩을 출시했다.

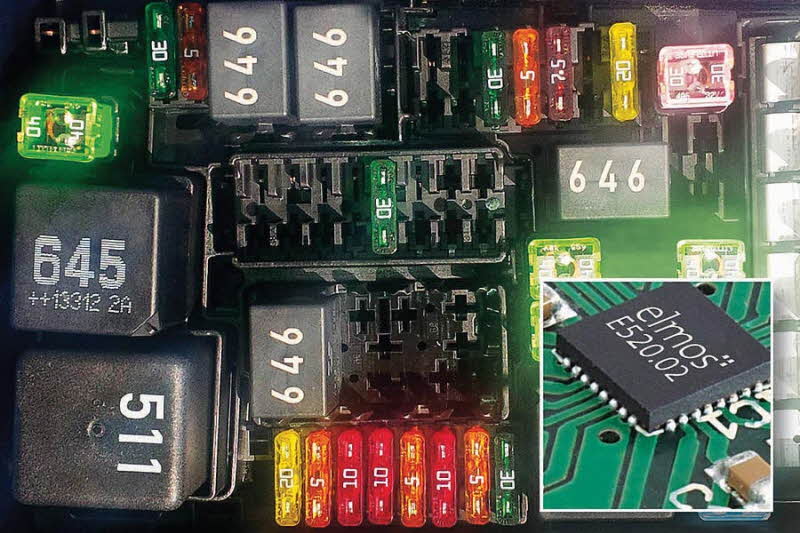

12채널 로우사이드 드라이버 IC인 E520.02는 정교하게 설계된 안전 기능을 제공한다는 점에서 주목할 만하다. 광범위한 쇼트 프로텍션(단락회로의 검출, 제어 및 진단) 기능이 있어, 유도성(inductive) 부하에서도 안정적인 동작을 보장한다. 또한 모든 출력은 단락회로 또는 개방회로 상태의 검출을 위해 개별적으로 모니터링되며, 열과부하 검출을 위한 모니터링 외에도 과전압 혹은 저전압 시에 전원을 차단해 회로를 보호하는 기능까지 두루 갖추고 있다.

12채널의 출력으로 LED 또는 릴레이(relay)를 동작시킬 수 있으며, 이를 위해서 E520.02에는 200Hz 또는 25kHz의 주파수에서 작동하도록 조절 가능한 PWM 제너레이터 3개가 포함돼 있다. 듀티 사이클은 선형 및 로그 곡선으로 조절 가능하며, 이에 따라 PWM 100%의 상태에서 릴레이를 실행시켜 자동적으로 전력 손실을 낮출 수 있다.
LED는 로그 곡선으로 0.1%에서 100%까지의 듀티 사이클로 작동될 수 있고, 3개의 RGB LED는 3개의 PWM 제너레이터를 이용해 비용 대비 높은 효율로 제어할 수 있다.

E520.02는 자동차 및 산업용 분야의 제품에 적합하다. SPI를 통해 스테퍼 모터 제품을 구동할 수 있으며, 따라서 고객이 희망하는 스테퍼의 패턴(풀 스텝, 하프 스텝, 또는 웨이브 구동)이 간단하게 구현될 수 있다.

8채널만 필요한 경우에는 같은 제품군인 E520.08이 적합하다. 이 제품군은 QFN32L5 또는 SOIC28의 패키지를 지원하고, E520.08은 SOIC20 패키지로도 제공될 수 있다.

추가 정보 및 샘플, 개발용 툴 문의
엘모스코리아
전화번호 : 031-714-1131
이메일 : sales-korea@elmos.com
