특허 받은 파워 매니지먼트 기술이 탑재된 자동차 테일램프용 LED 컨트롤러

E522.9x: 최대 55mA의 채널을 3개까지 구동하여 빛의 세기를 유지하는 리니어 컨트롤러 제품군

2018년 03월호 지면기사  /  편집부

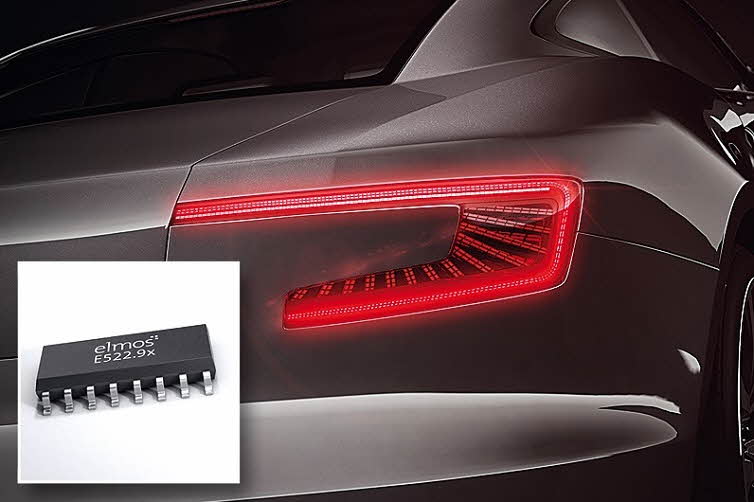

이번에 소개할 제품군은 E522.90, E522.91, E522.92, E522.93 자동차 테일램프용 LED 컨트롤러이다.
이 제품군의 출력 전류는 채널당 14mA에서 최대 55mA로, 병렬로 연결할 경우 IC당 출력 전류는 최대 165mA까지 지원한다. 특허 받은 파워 매니지먼트 기술은 까다로운 온도 조건에서도 LED의 광도를 떨어뜨리지 않고 유지하게 한다. 이를 위해, 손실되는 전력의 비율을 다각화하고 외부의 션트 저항으로 이동하여 PCB 상에 핫스팟을 만들지 않고 효율적으로 열을 분산시킨다. 이와 같이 엘모스 만의 이중 전류 제어방식으로 일반적인 리니어 제어 방식에서 발생하는 열에 의한 추가적인 전류 감소를 막을 수 있다.

이 제품군의 또 다른 특징은 통합적인 진단 기능으로 LED 드라이버의 단선/단락 탐지, IR 전류조절 핀의 단선/단락 감지, 장벽층 온도조절 및 과전압조절 등을 통해 안정적으로 시스템이 구동될 수 있도록 한다.

여러 채널을 통합한 상태에서 또는 각 채널 별로 PWM 디밍 역시 가능하다. RUN 핀을 이용하여 3개 이상의 채널을 LED 클러스터로 구성할 수도 있고, 그 상태에서 전류를 공급할 수도 있다.

48mA에서 151mA까지 지원하는 E522.80, E522,81, E522.82, E522.83 IC와 완벽히 호환되어 아무런 어려움 없이 현재의 시스템에 응용할 수 있도록 드롭인 대체(drop-in replacement)가 가능하다.

이 제품군은 에러를 처리하는 방식에 있어서 두 가지 모드를 사용할 수 있다. 에러가 식별되면 해당 채널을 비활성화시키고 개별 에러 정보를 신호로 알리는 Failure feedback 모드가 있고, 연결된 모든 LED 채널들이 하나의 램프(lamp)처럼 동작하여 한 채널에서 에러가 발생하면 모든 채널이 꺼지게 되는 Single Lamp 모드가 있다. 모든 채널이 꺼지게 되면 IC는 매우 작은 양의 standby 전류만 소비하며, 이를 통해 전원 제어 유닛에서는 명확히 불량을 인식할 수 있게 된다.

입력전압 범위는 5V에서 25V이며 최대치는 40V이다. 노출 다이 패드(die pad)가 있는 SO16N 패키지로 제공되며, AEC-Q100 인증을 받았다.

엘모스코리아(Elmos Korea Co., Ltd./홍기범 지사장)
전화번호: 031) 714-1131 / 이메일: sales-korea@elmos.com
