ST, 최첨단 조명 설계 간소화 지원 12채널 LED 드라이버
2019-10-16 온라인기사  / 편집부

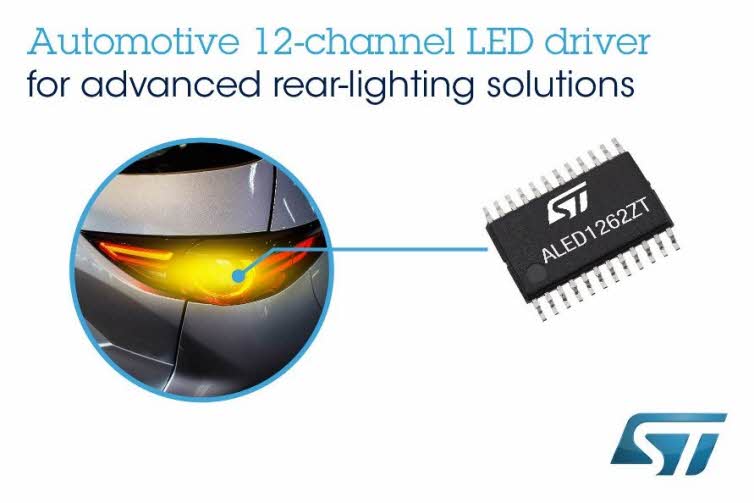

2019년 10월 11일, 서울 – ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)가 첨단 자동차용 리어 콤비네이션 램프(Rear Combination Lamp)와 내부 조명을 위한 12채널 LED 드라이버 ALED1262ZT를 출시하여 복합적이고 혁신적인 시각 효과를 지원하는 기능들을 제공한다.

이 드라이버는 독립형 7비트 PWM 디밍 기능을 모든 채널에서 제공함으로써 후미등, 브레이크등, 지시등을 다이나믹한 효과와 함께 유연하게 제어할 수 있다. 각 채널은 다중 LED 직렬 스트링을 제어할 수 있게 19V에서 일정한 출력 전류를 공급한다. 6mA ~ 60mA까지 조정이 가능하므로 최대 밝기와 함께 넓은 디밍 범위를 보장한다. 이 LED 조명 드라이버는 호스트 마이크로컨트롤러의 I2C 명령에 응답하고, 각개 동작하도록 사전 프로그래밍된 두 가지 구성으로 탁월한 유연성을 제공한다.

ALED1262ZT는 오픈-LED 감지와 열 셧다운에 따른 과열 경보 기능 등의 진단 기능을 갖춰 장기적으로 견고성과 안정성을 보장해준다. 입력전압 범위가 5.5V ~ 38V로 배터리와 연결된 시스템에 직접 사용할 수도 있다. 또한, 저잡음 구동으로 설계되었으며, 채널당 느린 턴온/턴오프 시간과 확산-스펙트럼 클럭을 갖춰 다른 차량용 전자장치와 손쉽게 통합할 수 있다.

ALED1262ZT는 열효율이 뛰어난 6.4 x 7.8mm HTSSOP24 EP(Exposed-Pad) 패키지로 현재 생산되고 있으며, 가격은 1,000개 구매 시 1달러에서 시작한다.

설계 엔지니어들이 ALED1262ZT의 기능을 확인하고 새로운 조명 설계를 빠르게 시작하도록 평가보드 STEVAL-LLL002D1도 출시했으며 이 보드는 www.st.com 또는 대리점을 통해 구매할 수 있다.

보다 자세한 정보는 www.st.com/aled1262-pr에서 확인할 수 있다.
