모터 구동 위한 고집적 프로그래머블 원칩 모터 컨트롤러
E523.42: 32비트 Arm Cortexⓡ가 탑재된 엘모스의 첫 모터 컨트롤러 IC 제품
2020년 03월호 지면기사  /  편집부


엘모스(Elmos Semiconductor AG, 한국 지사장 홍기범)는 집적도가 매우 높은 모터 컨트롤러 IC 제품인 E523.42를 선보였다. 이 제품은 12V의 차량용 애플리케이션을 위한 제품으로 강력하면서도 비용 절감 효과가 있는 모터 컨트롤러를 구현할 수 있도록 해 준다. E523.42는 QFN 5×5 패키지 안에 Arm 사의 32비트 Cortex-M0 마이크로컨트롤러와 아날로그 모터 드라이버를 갖추고 있다. 3개의 하프브리지는 각각 600mA(RMS)의 전류로 모터 컨트롤이 가능하며, 부스트 모드에서는 최대 1A의 상전류를 지원하기도 한다.

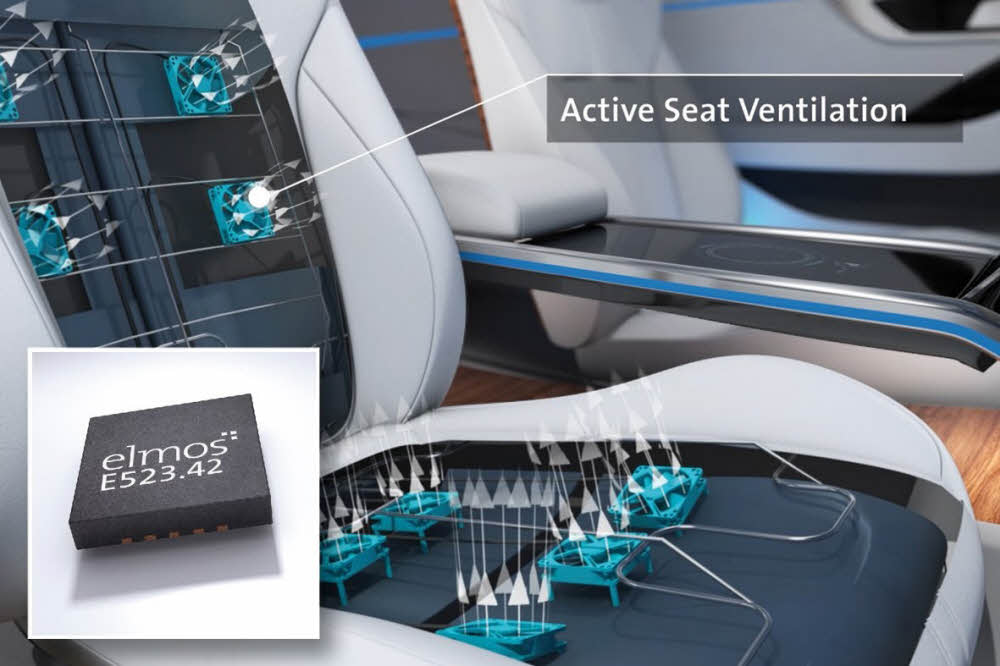

이 IC 제품은 3상 BLDC 모터, 3상 STEPPER 모터 또는 최대 2개의 DC 모터를 구동할 수 있기 때문에, 능동적으로 제어되는 전동차양막(louver)나 워터밸브 혹은 차량용 시트에 사용되는 중소형 팬과 같은 애플리케이션에 적합하다.

E523.42는 인버터 스위치(6 channel MOSFETs)를 포함해 센서리스 BLDC 제어에 필요한 모든 주변장치들을 내장하고 있다. 특히 모터 구동에 필요한 PWM 제어장치 내에 특별한 방식의 전류 측정 회로를 포함하고 있기 때문에 IC 외부에 별도로 전류 측정용 션트 저항을 추가하지 않아도 된다. 또한 E523.42에는 타이머, 인터럽트 컨트롤러, SPI, 자가 진단 기능을 가진 지능형 하프브리지 및 외부 센서 구동을 위한 전원공급장치까지 집적되어 있다.
이 외에도 E523.42는 LIN Bus 인터페이스 2.2를 위한 LIN 트랜시버를 내장하고 있으며, 오토보레이트(Auto baud rate) 및 오토 어드레싱 기능을 지원하여, 기존의 LIN Bus 시스템에도 제약 없이 사용할 수 있다.

마이크로컨트롤러를 포함해 모터 구동에 필요한 모든 회로를 내장하고 있는 E523.42는 액추에이터 및 팬 종류의 애플리케이션 개발에 있어 비용과 성능면에서 최적화된 시스템을 구성하기 위한 솔루션이 되어줄 것이다.

엘모스코리아(Elmos Korea Co., Ltd.)
전화번호 : 031-714-1131 / 이메일 : sales-korea@elmos.com
