바이코, ZVS 벅-부스트 레귤레이터 발표
-55℃ ~ 115℃의 열악한 환경에서도 작동
2020-03-11 온라인기사  / 편집부

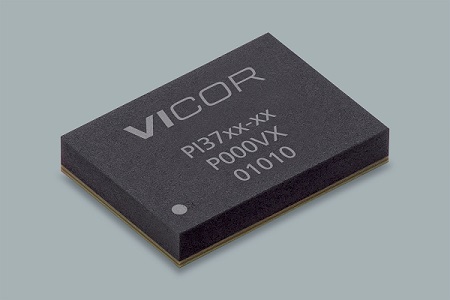

특허 기술을 기반으로 모듈식 전력 부품 및 완전한 전력 시스템을 설계, 제조하는 바이코(Vicor)가 -55 ℃~+115 ℃의 넓은 온도 범위에서 작동하며 주석-리드 BGA 패키징 옵션을 갖춘 고밀도, 고효율 ZVS 벅-부스트 레귤레이터(Buck-boost Regulator) 'PI3740'을 출시했다.

PI3740은 입력 전압 범위 8~60 V, 출력 전압 10~50 V을 지원한다. 10x14 mm SiP 패키지로 최대 140 W를 제공하며 병렬로 추가 장치를 사용하면 더 높은 전력을 공급할 수 있다. ZVS 스위칭 토폴로지는 96%의 고효율을 가능하게 한다.

ZVS 아키텍처는 고주파수 작동을 가능하게 하면서도 스위칭 손실은 최소화하고 효율은 최대화한다. 높은 스위칭 주파수에서 작동하므로 외부 필터링 구성요소의 크기를 줄이고, 전력 밀도를 개선하며 라인 및 과부하 현상에 대하여 신속한 동적 응답을 가능하게 한다.

PI3740-00 모델에는 외부 인덕터, 저항 분배기 및 최소 커패시터가 필요한데, 이는 완전한 DC-DC 스위칭 모드의 벅-부스트 레귤레이터를 구성하기 위한 것이다.



광범위한 용도
  • 배터리 충전 및 컨디셔닝, 통신, 네트워킹, 조명
  • 컴퓨팅, 커뮤니케이션, 산업, 자동차 액세서리
  • 12, 24, 48 및 60V DC-DC 용도
Part Number Operating Temperature Range Package
  PI3740-00-LGIZ  -40 ~ 115  LGA
  PI3740-00-BGIZ  -40 ~ 115  BGA
  PI3740-00-BGMZ  -55 ~ 115  BGA
  PI3740-00-BGMP  -55 ~ 115  BGA tin-Lead
