지난 호에 이어 이번에는 AUTOSAR RTE(Run-Time Environment, RTE)를 주제로 설명하고자 한다. RTE에 대해 간략히 소개하고 시스템 설계 단계에서 사용되는 RTE API 및 Event를 위주로 arxml을 작성하는 방법과 작성된 arxml이 코드로는 어떻게 생성되는지 설명할 예정이다. 참고로 본 연재에 소개될 소스는 개념 이해를 돕기 위한 요약된 소스로 실제 소스와는 다를 수 있으니 주의 바란다.




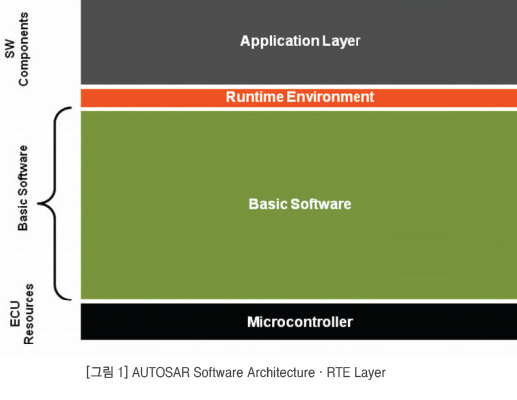

S/R interface와 C/S interface
SWC 간의 통신 역시 RTE를 통해 이뤄진다. SWC는 port를 가지고 있고 각 port를 연결하는 interface로는 Sender-Receiver(S/R) interface와 Client-Server(C/S) interface 등이 있다. S/R interface는 Sender가 receiver 측에 Data를 보내는 방식이고 C/S interface는 쉽게 말해 Client가 Server의 Operation 함수를 호출하는 방식이다.

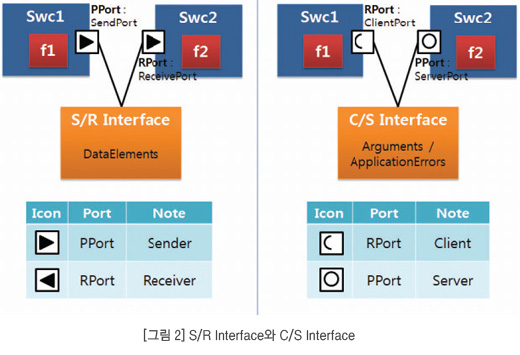

그림 2는 S/R interface와 C/S interface 간의 차이를 도식화했다. 여기서 알 수 있듯이 두 interface 간의 큰 차이는 PPort와 RPort의 방향이 서로 다르다는 점이다. Arxml 작성 시 이 부분이 헷갈리지 않도록 유의할 필요가 있다.





RTE API
Interface 구현을 위해서는 RTE API를 사용한다. 각각의 interface는 어떤 RTE API들이 사용되는지 알아보겠다.

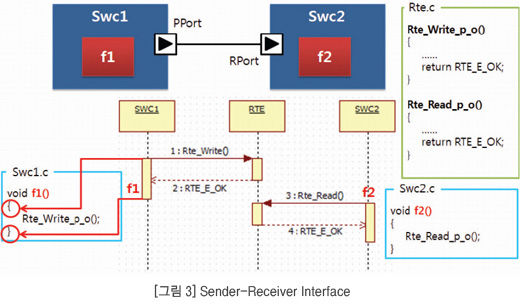

S/R interface 동작은 그림 3에서와 같이 Swc1.c의 runnable인 f1()에서 Rte_Write를 사용하여 data를 전송하면 Swc2.c의runnable인 f2()에서는 Rte_Read API를 사용해 data를 수신하는 방식이다. 자동 생성된 Rte.c 파일에서는 Rte_Write_p_o()/Rte_Read_p_o()와 같은 코드를 볼 수 있다. 여기서 <p>는 PortName이고 <o>는 DataPrototype으로 arxml 작성 시 설정한 name이 자동으로 들어가게 된다.
S/R interface에 주로 사용되는 RTE API에는 Rte_Write/Rte_Read, Rte_IWrite/ Rte_IRead, Rte_Send/Rte_Receive 등이 있다. Rte_Write, Rte_IWrite, Rte_Send가 PPort(Sender)에 해당하고 Rte_Read, Rte_IRead, Rte_Receive가 RPort(Receiver)에 해당한다.

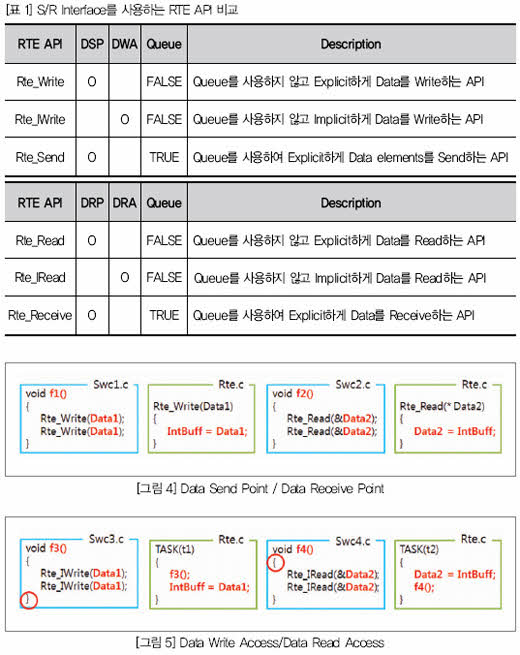

각각의 API에 대해 좀 더 구체적으로 비교 설명하자면 표 1과 같다. Arxml 작성 시 SWC의 Runnable에서 Port와의 연결은 DSP/DWA/DRP/DRA로 지정할 수 있고 Port에서는 Queue 사용 여부를 결정할 수 있다.

* DSP(DataSendPoint): API 호출 즉시 data를 전달 (Explicit)
* DRP(DataReceivePoint): API 호출 즉시 data를 수신 (Explicit)
* DWA(DataWriteAccess): Runnable 종료 후 data를 전달 (Implicit)
* DRA(DataReadAccess): Runnable 시작 시 data를 수신 (Implicit)

여기서 Explicit 동작과 Implicit 동작의 차이를 설명하자면 Explicit하게 동작하는 Rte_Write와 Rte_Read의 경우 Rte_Write를 호출할 때마다 Data 값을 변경해 전송하면 내부 버퍼에 계속해서 변경된 값이 저장되고 Rte_Read가 호출될 때마다 변경된 Data도 값이 읽히게 된다. Implicit하게 동작하는 Rte_IWrite와 Rte_IRead의 경우 Rte_IWrite를 호출할 때마다 값을 변경해 Data를 여러 번 전송해도 Sender측 runnable이 종료된 후에 값을 전달하기 때문에 버퍼에는 가장 최근의 Data가 저장된다. 따라서 Rte_IRead는 여러 번 호출돼도 Receiver측 runnable 실행 시 한 번만 읽기 때문에 Data는 처음 읽었던 버퍼의 값이 저장된다. 그림 4와 그림 5의 코드를 보면 좀 더 이해가 갈 것이다.
이와 같이 API 마다 특성이 다르므로 개발자는 각 시스템의 성격에 맞게 원하는 API로 설계하면 된다.

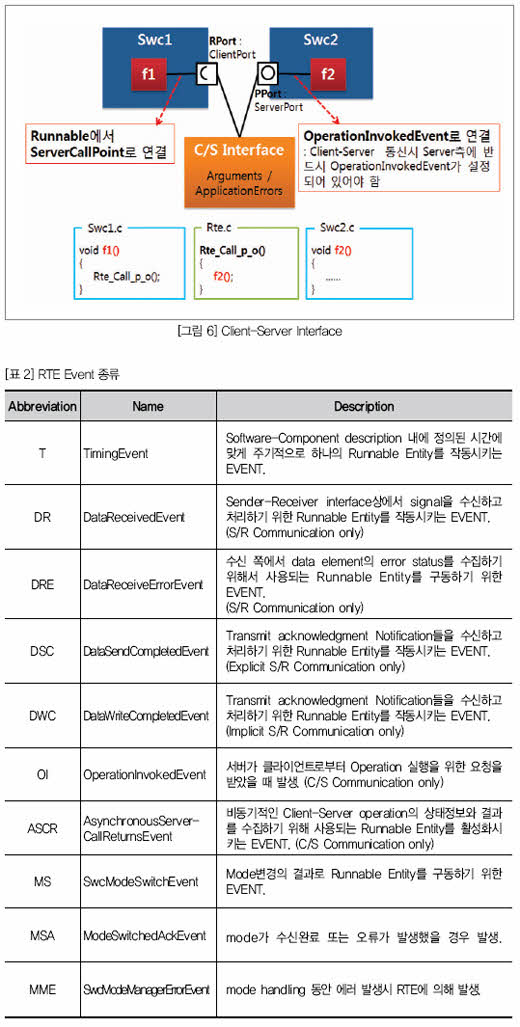

C/S Interface의 주요 API로는 Rte_Call을 들 수 있다. Rte_Call은 Server의 Runnable을 바로 호출하는 API이다. Swc1.c의 runnable인 f1()에서 RTE API를 사용하는 것은 같으나 그림 6에서 보는 것과 같이 S/R Interface와는 다르게 Rte.c 파일의 Rte_Call_p_o() 안에서 Swc2.c의 runnable인 f2()를 바로 호출하는 것을 알 수 있다. 여기서 <p>는 PortName, <o>는 Operation이다.
Rte_Call API를 사용 시 Runnable에서 Port와의 연결은 ServerCallPoint(SCP)로 연결해야 한다. 그리고 또 한 가지 주의할 점은 Server측에 반드시 OperationInvokedEvent가 설정돼 있어야 한다는 것이다. 해당 Event는arxml에서 SWC Internal Behavior 안에서 설정할 수 있다.

RTE Event
Rte_Call과 같이 RTE API와 함께 RTE Event를 사용하는 경우가 많은데 지금부터는 RTE Event에 대해 설명하도록 하겠다.
RTE Event는 RTE(Rte.c)에서 Runnable Entity를 activate하거나 wakeup하기 위해 사용한다. arxml에서 RTE Event를 설정하지 않을 수 있지만 그렇게 되면 Rte.c에서 봤을 때 API는 구현되어 있으나 해당 API가 실행되지는 않게 된다. 주요 RTE Event에 대한 설명은 표 2와 같다.
앞서 설명했던 S/R Inerface와 C/S Interface를 RTE API와 EVENT를 사용해 arxml로는 어떻게 작성하는지 예를 들어보겠다. Oxygen XML Editor를 사용했고 arxml의 내용이 길어 Editor의 outline을 보고 중요 내용인 SWC와 Interface 부분만 설명하도록 하겠다.



S/R Inerface 설계

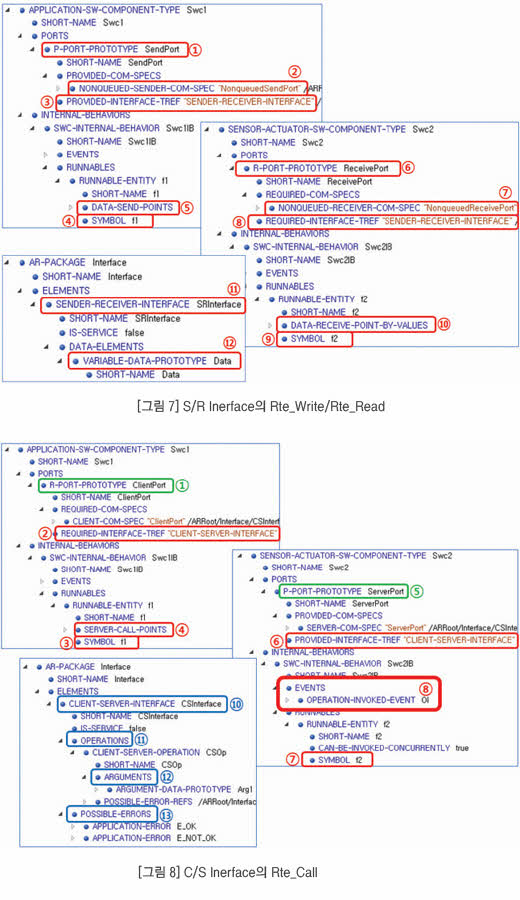

그림 7은 S/R Inerface의 Rte_Write/Rte_ Read를 설계한 내용이다.
먼저 ① Sender측인 Swc1의 Port를 보면 “PPort”로 정하고 PortName은 “SendPort”로 했고 ② Queue를 사용하지 않으므로 “Nonqueued Send Port”로 지정했으며 ③ Inerface는 “SENDER-RECEIVER-INTERFACE”로 지정했다. Runnable은 ④ Name을 “f1”으로 정하고 ⑤ “DATA-SEND-POINTS”(DSP)로 설정했음을 알 수 있다.
다음으로 ⑥ Receiver측인 Swc2의 Port는 “RPort”로 정하고 PortName은 “Receive Port”로 했고 ⑦ Queue를 사용하지 않으므로 “Nonqueued SendPort”로 지정했으며 ⑧ Inerface는 마찬가지로 “SENDER-RECEIVER-INTERFACE”로 지정했다. Runnable은 ⑨ Name을 “f2”로 정하고 ⑩ Port와의 연결은 “DATA-RECEIVE-POINT-BY-VALUES”(DRP)로 설정했다.
Interface 부분의 설정을 보면 ⑪ “SENDER-RECEIVER-INTERFACE”로 지정했고 Name은 “SRInterface”이다. ⑫ “VARIABLE-DATA-PROTOTYPE”의 Name은 “Data”이다.
해당 arxml로 generator를 거치면 Rte.c에는 Rte_Write_SendPort_Data, Rte_Read_ Receive Port_Data라는 API가 생성된다. Swc1.c의 runnable인 f1()에서 Rte_Write_ SendPort_Data를 호출해 data를 전송하고 Swc2.c의 runnable인 f2()에서 Rte_Read_ ReceivePort_Data를 호출해 수신된 data를 읽는다.

C/S Inerface 설계
그림 8은 C/S Inerface의 Rte_Call을 설계한 내용이다.
먼저 ① Client측인 Swc1의 Port를 보면 “RPort”로 지정했음을 알 수 있다. PortName은 “ClientPort”로 했고 ② Inerface는 “CLIENT-SERVER-INTERFACE”로 지정했다. ③ Runnable Name은 “f1”이고 ④ Runnable과 RPort와의 연결은 “SERVER-CALL-POINTS”로 설정했음을 알 수 있다.
다음으로 ⑤ Server측인 Swc2를 보면, Port는 “PPort”로 정하고 PortName은 “ServerPort”로 했고 ⑥ Inerface는 마찬가지로 “CLIENT-SERVER-INTERFACE”로 지정했다. ⑦ Runnable에서 Name은 “f2”로 했는데 여기서 중요한 점은 바로 Event 부분이다. Rte_Call에서는 Runnable과 PPort와의 연결 없이 Event가 설정된다. ⑧ Event를 보면 “OPERATION-INVOKED-EVENT”로 설정했음을 알 수 있다. Operation Invoked Event는 C/S 통신에서만 사용되는 RTE Event로 Rte_Call을 사용을 위해 반드시 설정해줘야 한다.
Interface 부분을 보면 ⑩ “CLIENT-SERVER-INTERFACE”로 지정했고 Name은 “CSInterface”로 작성했다. 그리고 Rte_Call에서는 Operation과 Possible Errors를 설정해야 한다. ⑪ Operation Name은 “CSOp”로 했고 이 Operation Name이 Rte.c에서 API name으로 쓰이게 된다. Operation 작성 시 ⑫ Arguments를 추가하게 되는데 runnable에서 전달할 data가 된다. Arguments의 Name은 “Arg1”으로 했다. ⑬ Possible Errors는 runnable에서 return 값이라고 보면 된다. 이번 sample에서는 E_OK와 E_NOT_OK 두 가지로 정의했다.

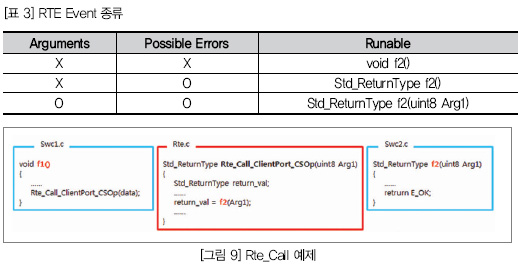

해당 arxml로 generator를 거치면 Rte.c에는 Rte_Call_ClientPort_CSOp라는 API가 생성된다. 해당 API는 Swc1.c의 runnable인 f1()에서 호출하게 된다. Swc2.c의 runnable인 f2()는 runnable 작성 시 arguments와 possible errors를 모두 작성한 상태이기 때문에 return 값과 arguments를 모두 가지는 형태인 Std_ReturnType f2(uint8 Arg1) 형태로 선언된다. 여기서 Operation의 Arguments와 Possible Errors의 설정 여부에 따라 표 3과 같이 server측 runnable의 return 값과 parameter 유무가 결정된다. 해당 내용은 앞서 연재했던 “1. AUTOSAR의 실무 이해”에서도 언급했던 내용이다.
이렇게 생성된 f2()는 Rte.c의 Rte_Call_ Client Port_CSOp 내에서 바로 호출하는 형태가 된다. 그림 9를 보면 조금 더 이해가 잘 될 것이다.
앞의 arxml 설계에서 언급하지 않았던 RTE Event 중 몇 가지를 추가로 설명하자면 S/R Interface의 Sender측 runnable과 C/S Interface의 Client측 runnable에 Timing Event(T)를 설정할 수 있다. TimingEvent의 주기를 0.01로 설정할 경우 10ms마다 f1()을 주기적으로 실행할 수 있게 된다. arxml에서는 그림 9와 같이 작성할 수 있다.




S/R Interface의 Receiver측에는 Data Received Event(DR)를 설정할 수 있다. Buffer에 write 작업이 완료될 때마다 Data Received Event가 발생돼 f2()를 실행하게 된다. 해당 RTE Event의 경우 S/R 통신에서만 사용할 수 있다. arxml에서는 그림 11과 같이 작성할 수 있다.
