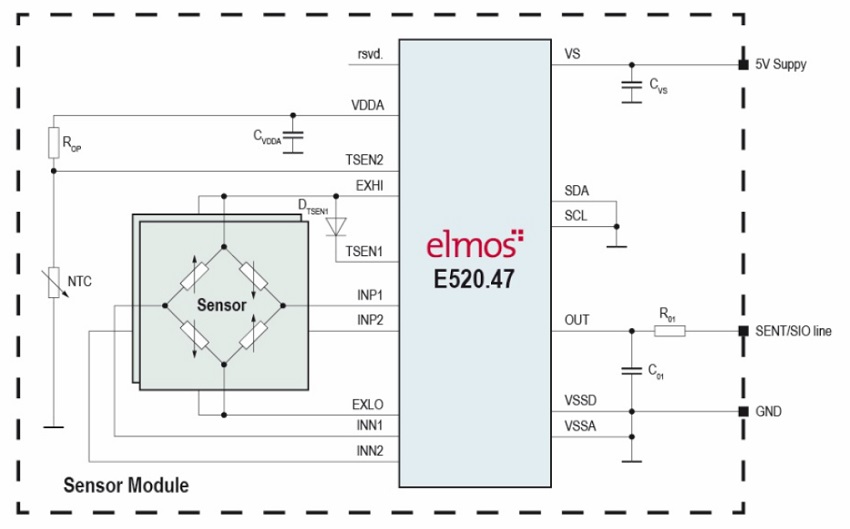

엘모스코리아의 E520.47은 두 개의 저항 브리지 센서에 15-bit 델타-시그마 ADC를 각각 적용하여 노이즈를 최소화한 센서 시그널 컨디셔닝을 제공하며, 이에는 신호 보상 및 선형화 처리 기능이 포함되어 있다. 또한, 두 개의 온도 채널에는 14-bit 델타-시그마 ADC가 적용되어 있어서 다양한 온도 센서에서 얻은 신호를 보다 정교하게 감지하고 선형화한다.

자체 센서와 자기 진단 기능 등 ISO 26262를 만족하는 안전 요구사항이 갖춰져 있기 때문에, E520.47은 안전과 관련된 애플리케이션에 집적하기에 적합하다. 센서를 통해 들어온 데이터는 보상되고 선형화되며 그 결괏값은 디지털 SENT 인터페이스 출력단에서 확인할 수 있다.

듀얼 펑션 기능을 지원하는 SENT 핀은 시리얼 I/O 통신이 가능하여, 세 개의 와이어를 통해 이 IC 제품을 사용하기 위한 환경 설정 및 캘리브레이션이 가능하다. SENT 핀 뿐 아니라 I²C 인터페이스를 대안으로 사용하여 센서, 자기 진단, 캘리브레이션 및 데이터 설정에 더욱 빠르게 접근할 수도 있다.

벤치톱 평가 SW를 포함하는 캘리브레이션 툴이 제공되어 센서 애플리케이션의 빠른 양산 적용이 가능하다.


주요 특장점

• 공급 전압: 4.75V ~ 5.25V
• 공급 전압단 및 데이터 출력단에서 전압의 Min/Max 값: -18/+35V
• 두 개의 센서 데이터를 동시 프로세싱 가능
• 완벽한 100% 디지털 캘리브레이션
• 애플리케이션을 지원할 툴세트 제공
• 저항 센서 브리지에 최적화
• Sensitivity range: 3 – 112 mV/V
• 10단계의 coarse gain 조절 가능
• 최대 +/-4* 인풋 스팬 range까지 31단계의 coarse offset 조절 가능
• 15-bit ADC를 탑재하여 입력단의 노이즈 최소화
• 설정 가능한 디지털 Low-Pass Filter: 13Hz … 1.1kHz
• 설정 가능한 SENT 인터페이스를 통한 12-bit 출력
• 기능안전 표준인 ISO 26262에 따라 개발되어 ASIL-C 레벨에 맞는 제품 개발 가능

• 자동차용 센서 애플리케이션
• 제동 장치(braking systems) 등의 안전 관련 애플리케이션
• 일반적인 MEMS p-센서 애플리케이션
• 저항 브리지 센서의 컨디셔닝 애플리케이션
