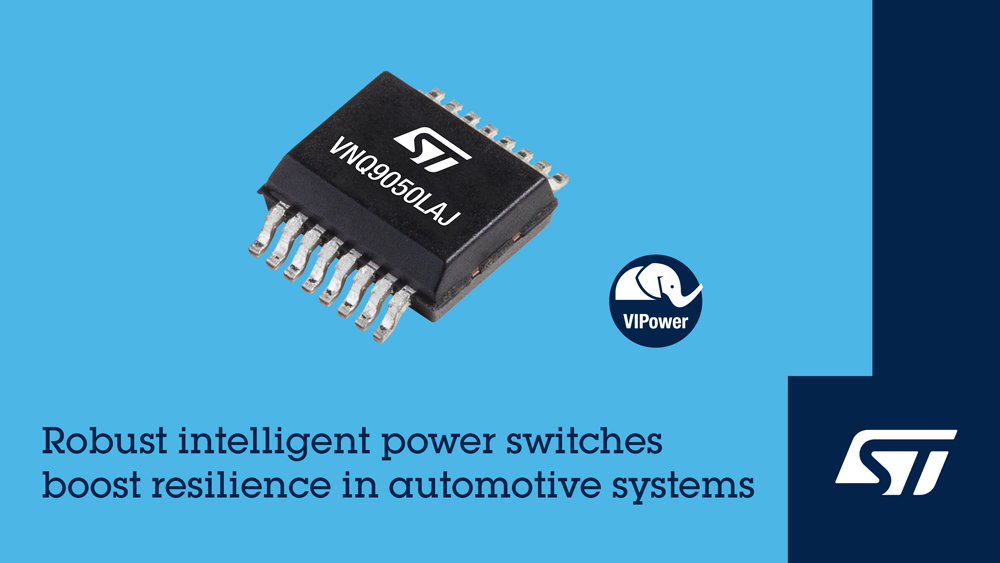

ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)가 최소 4V의 동작 전압을 지원하는 자동차용 4채널 하이사이드 드라이버인 VNQ9050LAJ를 출시했다. 이 드라이버는 2.7V까지 떨어지는 극한의 콜드 크랭킹(Cold Cranking) 동작을 비롯한 다양한 전압 변동 상황에서도 안정적으로 전원을 공급해 차량 신뢰성을 높이고 탁월한 사용자 경험을 보장한다. 극심한 전압 변동 상황에 대한 우수한 내구성으로 자동차 산업의 엄격한 전기·전자 부품 품질 기준인 최신 LV124 규격을 충족한다.

VNQ9050LAJ는 12V 접지 연결 부하에 전원을 공급하도록 설계됐으며, 3V 및 5V 로직 신호와 호환이 가능하다. ST의 최신 VIPower-M09 기술로 구현된 이 드라이버는 일반 조건에서 50mΩ의 낮은 온저항을 제공해 효율을 높이고, 에너지를 절감하게 해준다.

지능형 전력 스위치인 VNQ9050LAJ는 저항성, 용량성, 유도성 부하를 보호하는 혁신 기능도 추가로 제공한다. 특히, 칩 내 전류 미러 회로와 센스 FET를 통해 부하 전류를 정밀하게 감지할 수 있다. 감지된 전류는 외부 핀에 연결된 저항을 통해 전압으로 변환되어 부하 상태를 지속적으로 모니터링하고 이상 상황을 빠르게 감지할 수 있다.

이러한 높은 정확도의 전류 미러는 부하 전류의 아날로그 피드백, 과부하 및 접지 단락 또는 전력 제한 경고, 과열 차단 표시, 출력의 VCC 단락 감지, OFF 상태 개방 부하 감지 등 다양한 전류 감지 기반 진단 기능을 지원한다. 이 드라이버는 센스 활성화 핀을 탑재하고 있어 여러 디바이스들이 외부 감지 저항을 공유하게 하여 부품원가(BOM)를 최소화하도록 지원한다.

극한의 전압 및 온도에서도 VNQ9050LAJ의 감지 및 보호 기능은 작동한다. 이 디바이스는 과전압 클램프, 열 과도 제한 기능을 갖추고 있으며, 전용 결함 리셋 핀을 통해 전력 제한이나 과열 발생 시 동작하는 래치-오프(Latch-Off) 기능을 구성할 수 있다. 또한, 정전기 방전(ESD) 보호, 접지 손실 및 VCC 손실, 역극성 배터리 보호 기능도 제공한다.

VNQ9050LAJ는 현재 생산 중이며, 열 성능을 강화한 Power-SSO16 패키지로 제공된다. 가격은 1,000개 주문 시 $1.09부터 구매 가능하다.

자세한 내용은 www.st.com/vnq9050laj에서 확인할 수 있다.
