로옴세미컨덕터코리아(대표 권오주)는 자동차의 보디 • 파워 트레인계 마이크로 컨트롤러의 전원에 최적인 LDO 「BD4xxMx 시리즈」 16종을 출시했다고 발표했다. 이로써, 카 인포테인먼트 등의 정보계 전원 용도에 최적인 「BDxxC0A 시리즈」와 더불어 43기종이 구비되어 차량용 LDO 시리즈로서 모든 용도에 대응할 수 있게 됐다.

로옴세미컨덕터코리아 권오주 대표이사 사장은 “컨슈머 시장에서 자동차 시장으로 전략을 확대하는데 있어서 LDO의 비중이 가장 높다.”면서 “실제 자동차 시장에서 로옴의 전원 IC가 많이 사용되고 있지만, 이번에 LDO 시리즈의 라인업을 확대함으로써 고객 선택의 폭을 넓혔다”고 말했다.

이번에 개발한 「BD4xxMx 시리즈」는 파워계 최첨단 프로세스인 0.35µm의 BiC-DMOS를 채용하고, 로옴의 우수한 아날로그 설계 기술을 구사하여, 기존 제품의 1/2 이하 (무부하 시)인 소비전류를 실현, 자동차의 저전력화에 최적화 되어 있다. 또한 회로의 최적화를 통해 발진 방지용 콘덴서에 전해 콘덴서 대신 세라믹 콘덴서로 대응이 가능하므로, 실장 면적과 비용 절감에 기여하는 특징을 제공한다.

로옴의 리니어 LSI 상품개발부 이데 유조(井手 雄三) 부장은 “자동차 및 산업 분야의 매출 비중을 40%까지 끌어올리는 것이 로옴의 전사적 명제로서 자동차 분야는 성장 전략에 중요한 부분을 차지한다.”면서 “자동차에 대한 로옴의 진심을 보여주는 하나의 예가 모든 자동차 애플리케이션에 대응할 수 있는 LDO 시리즈이다”고 말했다.

BD4xxMx 시리즈는 2014년 2월부터 월 150만개의 생산 체제로 양산을 실시하고 있다.


＜특징＞

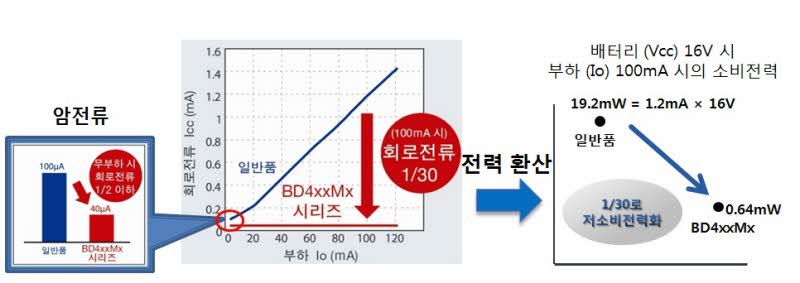

1. 일반품의 1/2 이하인 소비전류 실현
「BD4xxMx 시리즈」는 로옴이 장기간에 걸쳐 축적해온 아날로그 설계 기술을 구사하여, 기존 제품의 1/2 이하 (무부하 시)인 소비전류를 실현했다. 또한, 「BD4xxMx 시리즈」「BDxxC0A 시리즈」와 더불어 무부하 시뿐만 아니라 부하 시에도 기존 제품에 비해 안정된 저소비 전류를 실현할 수 있다.

전장화가 진행됨에 따라 실장 수가 증가하는 마이크로 컨트롤러에 대한 각각의 전원 IC의 저소비전력화가 자동차의 항구적인 저소비전력화에 기여한다.

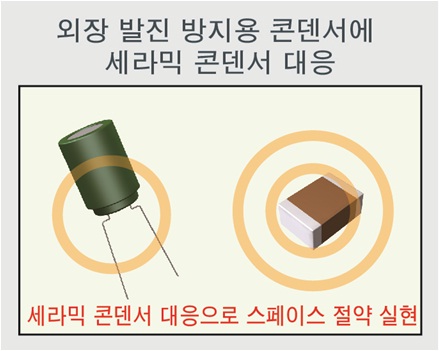

2. 세라믹 콘덴서 대응으로 실장 면적 삭감 & 비용 절감에 기여
입력 변동 시의 출력전압 변동 대책, 발진 대책으로 1~10µF 정도의 작은 용량에서도 안정된 전압 출력이 가능하다. 따라서 외장 부품에 전해 콘덴서 대신 세라믹 콘덴서를 사용할 수 있으므로 실장 면적의 삭감 및 비용 절감에 기여한다.


3. 모든 용도에 대응하는 범용 패키지 시리즈
회로 구성의 재검토를 통해 블록 수 삭감과 동시에 새롭게 칩 레이아웃을 구성함으로써 가혹한 환경에 대응하는 파워 패키지에서 공간 절약에 최적인 소형 패키지까지 차량 용도로 6종류의 패키지 라인업을 구비하고 있다


＜신제품의 상세 내용＞

「BD4xxMx 시리즈」는 출력전압과 출력전류뿐만 아니라 가혹한 환경에 대응하는 파워 패키지, 면적 삭감이 가능한 소형 패키지까지 다양한 라인업을 구비하여 자동차의 전자부품 전반에 사용이 가능하도록 개발된 LDO이다.

0.35µm의 BiC-DMOS 프로세스를 채용하고, 로옴이 장기간에 걸쳐 축적해온 설계 기술을 구현함으로써 입력내압 45V로 다양한 차재 용도에 대응하는 높은 신뢰성을 실현했다. 또한, 무부하 시에는 기존 제품의 1/2 이하, 부하 시에는 기존 제품에 비해 안정된 저소비전류를 실현하여 자동차의 저소비 전력화에 기여한다.

뿐만 아니라, 출력변동 대책, 발진 대책으로는 일반품과 달리 1~10µF 정도의 작은 용량에서도 안정된 전압출력이 가능함으로써 외장 부품으로 세라믹 콘덴서를 사용할 수 있어 공간 절약을 실현한다.

로옴은 향후 차량용으로 한층 더 고신뢰성을 실현한 전원 IC 및 리셋 기능 등을 통해 고기능화를 실현한 전원 IC를 개발하기 위해 노력할 방침이다.

＜애플리케이션 예＞

* 연료 분사 장치 (FI)
* 타이어 공기압 감시 시스템 (TPMS)
* 스마트 키
* LCD 모니터
* HEV / EV 인버터
* 보디 컨트롤 모듈 (BCM)
* 헤드업 디스플레이 (HUD)
* 클러스터 계
