TDK 인벤센스, ADAS 및 안전 설계 지원 6축 IMU 출시

TDK 그룹 계열사인 인벤센스(InvenSense)가 자동차 안전 애플리케이션을 위한 2세대 6축 IMU (Inertial Measurement Unit)를 출시했다.

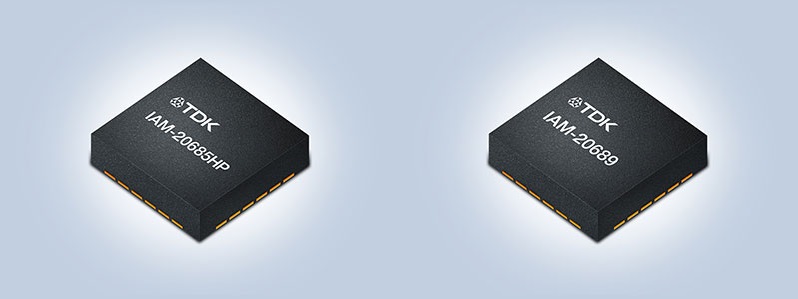

InvenSense SmartAutomotive™ MEMS 센서 제품군에 추가된 IAM-20685HP와 IAM-20689 디바이스는 의사 결정 알고리즘을 위한 신뢰할 수 있는 모션 데이터를 제공하고 실시간으로 차량 역학을 정확하게 감지해 최대 ASIL D 등급의 높은 기능 안전성이 요구되는 ADAS 및 안전 애플리케이션에 적합하다.

두 IMU는 지원하는 ASIL 안전 등급은 다르지만 동일한 핵심 설계, 패키지 크기, 레지스터 맵을 공유하며 둘 다 센서 파라미터의 실시간 모니터링을 보장하는 다양한 안전 메커니즘 세트를 통합했다. 내장된 진단 기능을 사용하면, 해당 기능 안전성 수준에 도달하기 위해 외부 소프트웨어 라이브러리가 필요 없다. 이를 통해 엔지니어는 MEMS IMU를 ADAS 및 안전 애플리케이션에 쉽게 통합할 수 있다.

IAM-20685HP는 모든 기술적 안전성 요건에서 ASIL B를 달성할 수 있다. 이 제품은 주행 또는 주차 중 운전자의 경험을 향상시키는 등 ADAS 애플리케이션을 개선하기 위해 특별히 개발됐다. 컴팩트한 크기와 최대 125 ℃의 작동 온도를 갖춘 IAM-20685HP는 ADAS 포지셔닝 및 비전 시스템에 적합하다. 또한, 작은 크기와 높은 연산 성능을 결합해 넓은 온도 범위에서 높고 안정적인 IMU 성능이 요구되는 컴팩트한 모듈에 사용할 수 있다.

IAM-20685HP에 비해 IAM-20689는 확장된 임베디드 진단 기능을 갖춘 안전 중심의 6축 IMU이다. 이 제품은 최대 ASIL D 요구사항을 충족하여 전자식/롤 안정성 제어(ESC/RSC) 및 드라이브 바이 와이어(DbW)와 같은 중요한 자동차 애플리케이션에서 안전성을 높이도록 설계됐다.

IAM-20685HP와 IAM-20689는 다른 MEMS 제조 기술에 비해 향상된 신뢰성을 제공하는 TDK의 독점 MEMS 제조 기술을 활용한다. 두 제품 모두 SEooC(Safety Element out of Context)로 개발됐으며 AEC-Q100 1등급 인증을 받았다.

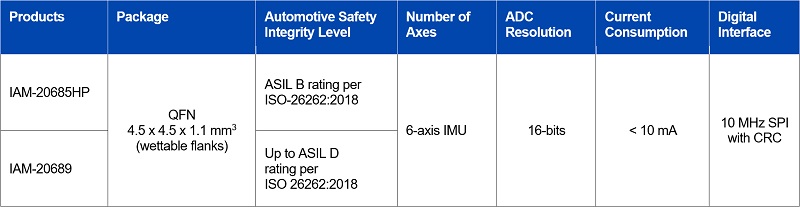

두 센서 모두 조립 라인의 마지막 단계에서 육안으로 검사할 수 있는 웨터블 플랭크(wettable flanks) 옵션이 포함된 4.5 × 4.5 × 1.1 mm³ QFN 패키지로 제공된다. 올해 초 TDK는 6축 IMU에 머신 러닝 알고리즘을 제공하는 SmartEdge 도구를 추가했다.

IAM-20685HP와 IAM-20689는 양산이 시작됐으며, 이미 샘플이 제공되고 있다.

---
