리니어 테크놀로지 코리아(대표 홍사곽)는 ISO 11898-2 규격을 완벽히 준수하고, 3.3V 또는 5V 애플리케이션에서 넓은 접지대접지(ground-to-ground) 차동 및 공통 모드 과도현상(common mode transients)으로부터 보호하는 CAN ?Module^® 트랜시버 및 아이솔레이터 신제품(제품명: LTM2889)을 출시했다고 밝혔다. LTM2889는 절연 RS485, RS232, USB, SPI, I²C, GPIO를 포함하는 ?Module 아이솔레이터 제품군에 속한다.

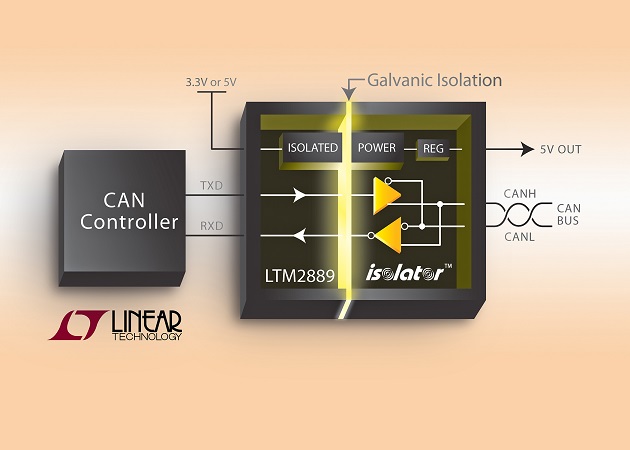

실제 CAN 시스템에서, 접지 전위(ground potential)는 노드에서 노드까지 매우 다양하고 때로는 허용 범위를 넘어설 때도 있어, 통신 중단이나 트랜시버 고장을 유발할 수 있다. LTM2889는 내부 유도 절연(inductive isolation)을 사용하여 CAN 트랜시버를 절연함으로써 접지를 분리한다. 이는 2,500V_RMS의 갈바닉 절연, ±60V의 버스 전압 내결함성(fault tolerance), 30kV/?s 이상의 공통모드 과도응답 내성(common mode transient immunity, CMTI), ±25kV HBM ESD 보호 등 시스템의 신뢰성을 크게 향상시키는 다양한 수준의 보호 기능을 구현한다.

LTM2889는 절연 트랜시버에 전원을 공급하고 CAN 노드 소자에 0.75W의 절연된 전력을 공급하는 낮은 EMI의 DC/DC 컨버터를 통합하고 있다. 이처럼 많은 내부 보호 기능 외에도, 이 디바이스는 ±36V의 넓은 공통모드 범위를 지원하기 때문에 전기적 잡음이 많은 환경과 접지 루프가 있는 상황에서도 동작이 가능하다. LTM2889는 22kbps ~ 4Mbps의 데이터 속도로 동작하는데, 슬루레이트의 조절이 가능하기 때문에 이보다 낮은 데이터 속도에서는 EMI를 줄일 수 있다. 셧다운 모드에서는 LTM2889의 모든 출력이 고 임피던스 상태가 되며, 전력소비는 1?A 이하로 줄어든다.

LTM2889는 상용, 산업용, 자동차용 온도 등급 제품으로 제공되며, 높이가 낮은 15mm x 11.25mm x 3.42mm 표면실장형 BGA 패키지로 공급된다. 모든 IC와 수동소자들이 리니어 테크놀로지의 RoHS 규격 준수 ?Module 패키지에 통합돼 있다.


LTM2889의 주요 특징:

■ UL1577 규격 만족: 2500V_RMS, 1분

■ 절연 DC 전압: 5V(3.3V로도 조절 가능)

■ 최대 150mA의 활용 가능한 절연 출력 전류

■ 3.3V 또는 5V 입력 공급 전압 옵션

■ ±60V의 높은 버스 내결함성

■ 1㎃(typ) 미만의 낮은 파워오프 모드

■ 30kV/?s 이상의 높은 공통모드 과도응답 내성(CMTI)

■ 높은 ESD 내성: ±25kV CANH, CANL에서 GND2 및 V_CC2; 절연 장벽 전체에 걸쳐 ±10kV

■ 높이가 낮은 BGA 패키지
