리니어 테크놀로지 코리아(대표 홍사곽)는 USB ?Module® 강화 아이솔레이터(제품명: LTM2894)를 출시했다.
이 제품은 접지 대 접지 전압 차동 및 높은 공통모드 과도응답에 대한 보호 기능을 제공한다. 견고한 인터페이스와 내부 절연을 통해 LTM2894는 고전압에 대한 보호가 필요한 까다로운 산업 및 의료 환경에서 USB를 구현하는 시스템에 이상적이다.

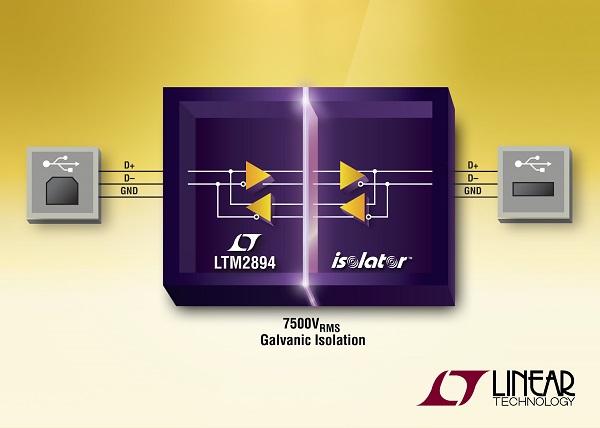

LTM2894는 내부 신호 절연을 이용해 USB 신호 트랜시버 한 쌍을 절연함으로써 그라운드를 분리시켜 7500 VRMS 절연과 함께 50 kV/?s 이상의 공통모드 과도응답 제거 성능을 제공한다. 연속 1000 VRMS까지 견딜 수 있는 LTM2894는 17.4 mm의 연면거리(creepage)를 제공한다. 이는 의료용 기준인 IEC 60601-1에 따라 250 VRMS 이상의 전압에서 동작하는 의료 장비가 환자를 위한 2가지 보호 수단, 즉 2 x MOPP(two means of patient protection) 조건을 충족할 수 있도록 하는 이격 거리를 나타낸다.
LTM2894는 매우 다양한 USB 허브, 호스트 및 버스 절연 애플리케이션에 사용될 수 있다. ±20 kV ESD 보호 기능의 이 트랜시버는 최대 12 Mbps, 최저 1.5 Mbps 속도로 USB 2.0에서 동작할 수 있으며, 중지 모드(suspend mode)에서는 비활동성(inactivity)에 대해 모니터링 하고, 버스 전류를 2.0mA 미만으로 줄인다. 풀다운(pull-down) 저항을 마주하고 있는 통합 다운스트림과 풀업(pull-up) 저항을 마주하고 있는 업스트림은 다운스트림 디바이스 속도와 일치하도록 자동 설정되기 때문에 LTM2894는 버스 속도를 감시해 호스트에 보고한다. LTM2894는 외부 부품이 필요 없으며, 절연형 USB 통신을 위한 완전한 ?Module 솔루션을 제공한다.
LTM2894는 소형의 22mm x 6.25mm 표면실장형 BGA 패키지로 제공된다. 모든 통합 회로 및 수동 소자는 RoHS 규격을 충족하는 ?Module 패키지로 제공된다. LTM2894는 상업(0°C ~ 70°C), 산업(?40°C ~ 85°C) 및 자동차(?40°C ~ 125°C) 버전용으로 제공된다. LTM2894는 절연형 RS485, RS232, SPI, I²C, CAN 및 GPIO를 포함하는 ?Module 아이솔레이터 제품군에 속한다.
7500 VRMS 절연 기능을 제공하는 절연형 USB 2.0 트랜시버
▷ 절연형 USB 트랜시버: 1분동안 7500 VRMS
▷ USB 2.0 최대 속도 및 최저 속도 가능
▷ USB 버스 속도 자동 설정 기능
▷ VBUS 및 VBUS2 동작 범위: 4.4V ~ 36V
▷ 3.3V LDO 출력 공급 신호 레퍼런스: VLO, VLO2
▷ 50 kV/?s 공통 모드 과도응답 내성
▷ USB 인터페이스 핀에서 ±20 kV HBM ESD
▷ 1414 VPEAK 최대 연속 동작 전압
▷ 17.4 mm 연면거리
▷ 22 mm x 6.25 mm BGA 패키지
