아나로그디바이스(Analog Devices, Inc., ADI)가 자동차 인포테인먼트 시스템의 고전력 클래스 D 증폭기를 제어하는 고효율 다상 동기식 부스트 컨트롤러 ‘MAX25203’을 발표했다.

MAX25203은 프로그래밍 가능한 게이트 드라이브 전압 및 전류 제한 블랭킹(blanking) 시간은 물론, 정확한 전류 밸런싱 기능을 제공하며 높은 스위칭 주파수로 동작해 BOM (Bill Of Material) 비용을 줄이고 PCB 공간을 최대 36%까지 줄일 수 있다.

MAX25203 컨트롤러는 배터리 입력 전압 4.5V ~ 42V에서 동작하며 이후 입력 전압이 1.8V로 다운될 때까지 동작한다. 절대 최대 출력전압(AMR voltage)을 최대 70V까지 유지하며 5µA의 낮은 셧다운 공급 전류를 특징으로 한다. 백라이트와 클래스 D 오디오 증폭기 전압용으로 활용되는 MA25203은 다이(die) 온도, 위상 전류 모니터링, 선택사양인 완전차단 등이 포함된 I²C 버스 진단 기능으로 시스템 신뢰성을 향상한다. 출력 전압은 PWM 입력 또는 I²C 인터페이스를 통해 조절이 가능하며 싱크아웃(Sync-out) 기능으로 고전력 시스템을 위한 추가 위상을 지원한다.

MAX25203은 공장에서 프로그래밍 가능한 5.5V ~ 10V의 게이트 드라이브 전압이 MOSFET의 R_DS(on) 손실을 줄여 전력 밀도를 높임으로써 효율성을 높이고 비용을 절감해준다. 프로그래밍 가능한 전류 제한 블랭킹 시간은 전원공급장치의 크기를 크게 지정하지 않고도 짧은 피크 전류 이벤트를 지원해 솔루션 비용을 절감한다. 또한, 위상 간 전류 공유의 높은 정확도(±5%)는 인덕터 크기를 줄인다. 최대 2.1MHz의 저항 프로그래밍 가능 스위칭 주파수는 EMI를 개선하고 필요한 외부 부품 수와 공간을 줄인다.

MAX25203은 32리드 TQFN CPU 패키지로 제공되며 MAX25203EVKIT 평가 보드와 함께 현재 구입할 수 있다.

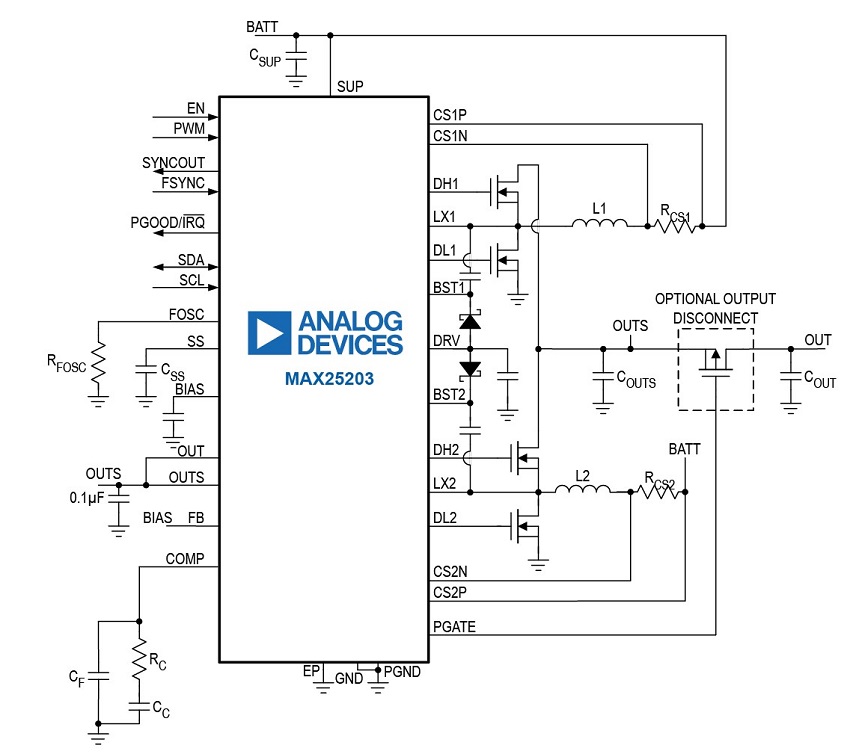

MAX25203 블록 다이어그램
