리튬이온 배터리 시스템은 음의 전압과 양의 전압으로부터 보호되어야 하며, 과전류 시 배터리를 수 마이크로초 이내에 부하로부터 빠르고 안정적으로 차단해야 한다. 또한, 배터리 유닛이 단일 차량 전용으로 사용되지 않을 수 있으므로 상태 진단 및 보호 임계값 구성 기능이 매우 중요하다.

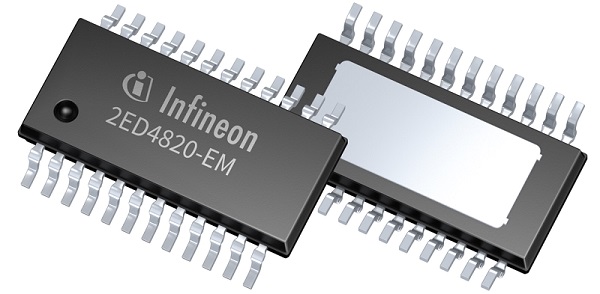

이러한 요구에 대응하기 위해 인피니언 테크놀로지스(Infineon Technologies) 코리아는 SPI 인터페이스가 있는 스마트 게이트 드라이버 EiceDRIVER™ 2ED4820-EM을 출시했다.
EiceDRIVER APD 제품군에 속하는 스마트 듀얼 채널 하이사이드 게이트 드라이버 2ED4820-EM은 인피니언의 80/100V OptiMOS™ MOSFET과 사용할 수 있으며, 48V 보드넷의 고전류 부하 스위칭에 적합하다.
단락(Short circuit) 및 접촉 불량 시 다양한 전압 조건이 발생할 수 있다. 이 제품은 -90V에 이르는 음의 전압과 +105V에 이르는 전압을 견딜 수 있다. 또한, 이 제품은 하이사이드 또는 로우사이드 측정을 위한 전류 감지 증폭기를 포함하고 있다. 로우사이드 측정은 배터리관리시스템(Battery Management System, BMS)의 기존 션트 저항을 사용할 수 있기 때문에 비용, PCB 공간 및 전반적인 전력 소모를 줄이는 데 도움이 된다. 내장된 2개의 출력 채널을 통해 충전 경로를 제어하거나 배터리 충전과 방전 전류 경로를 분리하여 PCB 공간과 비용을 줄일 수 있다.
2ED4820-EM은 현재 양산 중이다. PRO-SIL™ ISO26262를 지원하며, 세이프티 애플리케이션 노트를 제공한다.
