NXP, ASIL D 지원 18채널 리튬이온 배터리 셀 컨트롤러 IC 출시

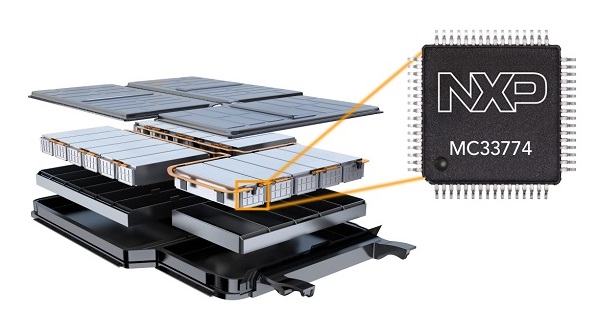

NXP 반도체가 배터리관리시스템(BMS) 성능과 안전을 최적화하도록 설계된 차세대 리튬이온 배터리 셀 컨트롤러 IC(제품명 MC33774)를 출시했다.

NXP는 MC33774 18채널 아날로그 프론트엔드 IC가 최소 0.8 mV의 셀 측정 정확도와 넓은 온도 범위에서도 최상의 셀 밸런싱 기능을 제공한다고 설명했다.

일반적인 800 V 리튬이온 배터리 시스템은 직렬로 연결된 약 200개의 개별 셀로 구성된다. 수년에 걸친 수명 주기 동안 겪게 될 다양한 온도와 상황에서 배터리 팩 충전 상태(SoC)가 어떨지를 정확하게 예측하는 것은 매우 중요하다.
NXP SmartMOS SOI(Silicon-on-Isolator) 기술을 기반으로 하는 MC33774 리튬이온 배터리 셀 컨트롤러는 ±0.8 mV 셀 측정 정확도를 제공하여 NCM(니켈-망간-코발트)과 LFP(리튬-인산철) 배터리 화학 물질의 수명 성능을 보장하는 데 도움이 된다. 또한 정밀 설계 및 보정 기술은 고객이 EoL(end-of-line) 보정 비용을 절감할 수 있도록 지원한다.

NXP MC33774는 NXP 고전압 BMS(High Voltage BMS) 칩셋 솔루션의 일부이다. 이 솔루션에는 향후 출시될 MC33777 팩 레벨 측정용 배터리 정션 박스 컨트롤러와 이미 출시된 MC33665 배터리 관리 통신 게이트웨이 등이 포함된다.


MC33774의 전원 전압은 9~81 V, 셀 입력 전압은 -3 ~ +5 V, 동작 온도 범위는 -40 ~ +125 ℃이다. 특히, 안전이 중요한 고전압 리튬이온 배터리에 사용할 수 있도록 ISO 26262 ASIL D를 지원한다. MC33774는 외부 온도 및 보조 전압 측정, 최대 200 mA의 평균 셀 밸런싱, 타이머 및 전압, 온도, PWM 제어 밸런싱을 지원한다.

MC33774는 고주파 전압 측정 신호의 평균화 기능을 갖추고 있어, 디지털 필터 역할을 한다. 이를 통해 외부 필터링을 줄일 수 있다. 또한, I²C 인터페이스를 탑재해 EEPROM과 같은 외부 장치를 제어할 수 있으며, ETPL(Electrical Transport Protocol Link) 버스를 통해 최대 62개의 장치를 데이지 체인으로 연결할 수 있다. 패키지는 64핀 LQFP-EP를 채택했다.

---
