마우저, Molex MX150 패스스루 밀폐형 커넥터 공급

최신 전자부품 및 산업 자동화 제품을 공급하는 글로벌 공인 유통기업 마우저 일렉트로닉스(Mouser Electronics)는 몰렉스(Molex)의 MX150 패스스루(pass-through) 밀폐형 커넥터를 공급한다고 23일 밝혔다.

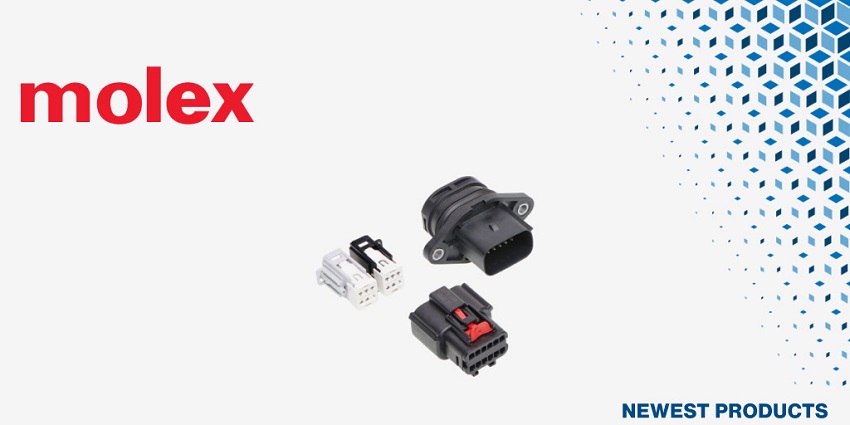

MX150 차량용 커넥터 제품군에 속하는 MX150 패스스루 밀폐형 커넥터는 차세대 자동차 및 산업용 애플리케이션에서 요구하는 전기 모터의 높은 신뢰성을 충족하도록 설계됐다. 가성비가 높은 이 솔루션은 내구성이 뛰어난 밀폐형 패널 실장형 커넥터를 제공하여 유냉식 전기 모터와 관련된 리졸버/트랜스포머 센서, NTC(Negative Temperature Coefficient) 온도 센서의 밀폐형 전선 대 전선(wire-to-wire) 및 전선 대 기판(wire-to-board) 구성에 내유성(oil-resistant) 연결을 제공한다.

MX150 패스스루 밀폐형 커넥터는 견고하고 검증된 MX150 폼팩터를 채택함으로써 설계 및 조립이 쉽고 안전하며 기존 USCAR 커넥터보다 소형으로 설계됐다. 이 제품은 최대 14V_DC의 전압과 최대 12A의 전류를 지원하며, 12개 회로의 2열 2x3 적층형 커넥터 설계를 기반으로 온도 센서 어셈블리용 커넥터와 회전 트랜스포머용 커넥터를 포함한다. 이 적층형 설계는 조달 유연성을 높이고 다른 제품에 비해 공급망 위험성을 줄여준다.

고성능, 고효율의 MX150 밀폐형 패널 실장 커넥터는 1.50mm 단자 시스템에서 빠르고 정확한 연결을 보장한다. 또한, 견고하고 안정적인 작동을 통해 극한의 온도, 다양한 진동, 습기 및 화학 물질에 노출된 환경에서도 안정적인 성능을 제공한다. 이 커넥터는 GWM3191 표준에 따라 IP6K9K 및 GMW3191-S3 방수 성능, GMW3191-V5 규격에 따른 내진동 성능을 갖추고 있다.

MX150 밀폐형 패널 실장 커넥터는 단자 인터페이스의 포팅 처리와 함께, 기존 단일 링 실 커넥터보다 신뢰성을 높이고 일관된 연결성을 보장하는 독자적인 이중 링 실을 채택함으로써 우수한 밀폐 성능을 제공한다. 이중 립-링 실(two-lip ring seal) 설계는 더욱 견고한 밀폐 성능을 제공하며, 내유성(anti-oil) 실은 오일 냉각 모터에도 적합하다.

MX150 패스스루 밀폐형 커넥터는 조립이 간편한 일체형 하우징, 브러시 실장, 단자 이탈을 방지하는 일체형 단자 위치 보증(Terminal Position Assurance, TPA), 오결합을 방지하는 분극(polarized) 하우징을 갖추고 있다.

---
