ST, 실시간 진단 기능을 갖춘 VIPower 풀 브리지

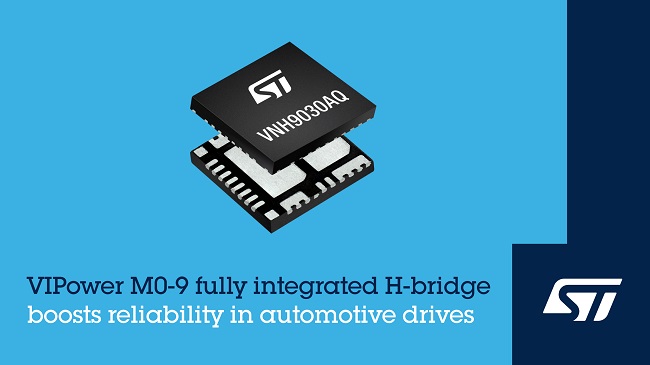

ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)는 기능 안전성(functional-safety) 자동차 애플리케이션을 위한 실시간 진단 기능을 갖춘 통합 풀 브리지(Full-Bridge) DC 모터 드라이버 ‘VNH9030AQ’를 출시했다.

VNH9030AQ 풀 브리지 드라이버는 고급 진단 기능을 통합했을 뿐만 아니라, 실시간 출력 상태를 위한 전용 핀을 갖추고 있어 외부 회로를 줄이고 부품원가(BOM)를 절감한다.

레그(leg) 당 30mΩ의 R_DS(on) 저항을 갖춘 VNH9030AQ는 도어 제어 모듈, 워셔 펌프, 전동 리프트 게이트, 전동 트렁크, 시트 조절장치와 같은 중저전력 DC 모터 구동 애플리케이션을 효율적으로 처리한다.

이 드라이버는 전반적으로 높은 효율성을 제공하면서 비소산(Non-Dissipative) 통합 전류 감지 회로를 통해 디바이스에 흐르는 전류를 모니터링하여 각 모터의 위상을 식별하고 외부 부품 수를 줄여준다. 전체 동작 온도 범위에 걸쳐 대기 전력 소모가 매우 낮아 존 컨트롤러(Zonal Controller) 플랫폼에 용이하게 활용할 수 있다.

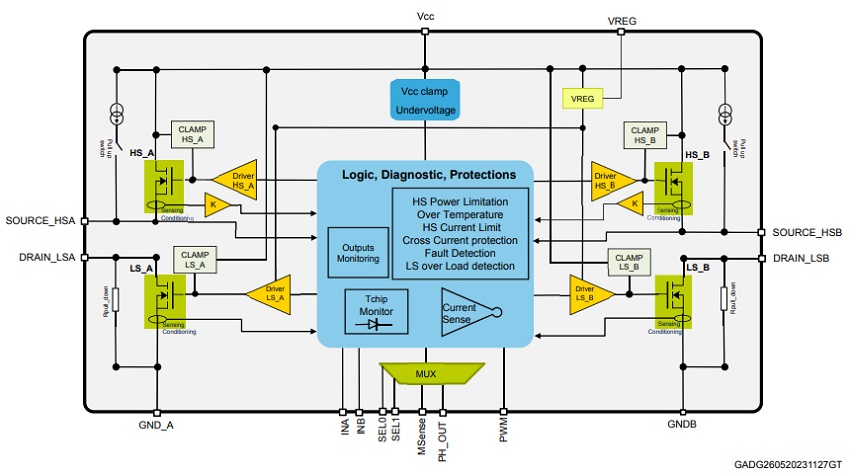

VNH9030AQ는 게이트 드라이버, 진단 기능, 과전압 과도, 저전압, 단락 상태, 교차 전도에 대한 보호 기능을 갖춘 하이 사이드(High-Side) 및 로우 사이드(Low-Side) MOSFET을 통합했다. 이러한 MOSFET을 병렬 또는 직렬로 유연하게 구성할 수 있어 여러 모터가 포함된 시스템이나 기타 특정 요건을 충족할 수 있다.
이 드라이버는 ST의 최신 VIPower M09 기술 기반 제품군에 속하며, 전력 및 로직 회로에 대한 효율적인 모놀리식 통합이 가능하다. 모든 제품은 최적의 하부 냉각을 위해 설계된 6mm×6mm 크기의 열 성능이 강화된 트리플 패드(Triple-Pad) QFN 패키지로 제공되며, 공통의 핀 배열을 통해 레이아웃과 소프트웨어를 손쉽게 재사용할 수 있다.

VNH9030AQ는 현재 생산 중이다.

---
