마우저 일렉트로닉스, ADI 벅/부스트 컨트롤러 공급
LT8228, LTC7871 ... 듀얼 배터리 자동차 시스템에 양방향 레귤레이션 제공
2020-08-07 온라인기사  / 편집부

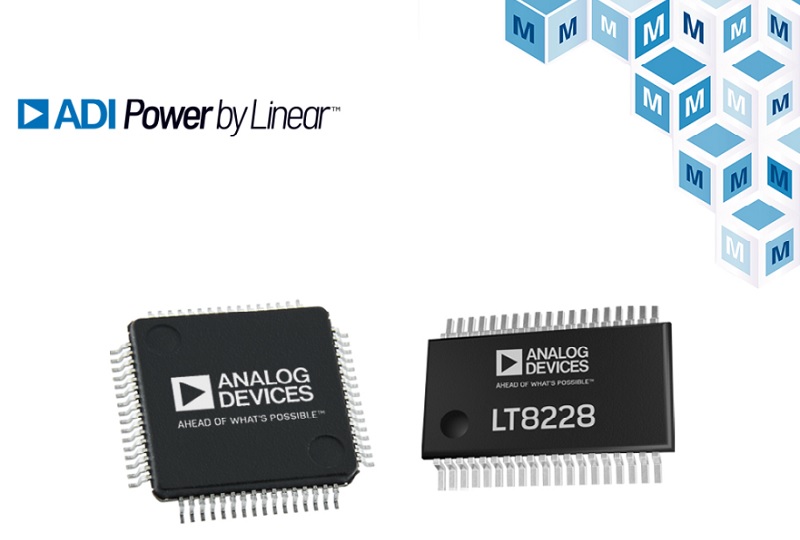

반도체 및 전자부품 유통기업 마우저 일렉트로닉스(Mouser Electronics)는 아나로그디바이스(Analog Devices, Inc., 이하 ADI)의 양방향 벅/부스트 컨트롤러 LT8228과 LTC7871을 공급한다고 7일 밝혔다.

두 제품은 양방향 전압 또는 전류 레귤레이션 및 양방향 역전류 보호 기능을 갖춘 듀얼 배터리 자동차 시스템 및 산업용 시스템을 위한 간단하고 안정적인 전력 솔루션을 제공한다.

LT8228은 자동차의 48V 및 12V 듀얼 배터리 시스템에 안정적인 전원 솔루션을 제공하는 단상 컨트롤러이다. LT8228은 정전압 또는 정전류의 100V 동기식 벅 또는 부스트 컨트롤러로, 전력 흐름 방향은 LT8228에 의해 자동으로 결정되거나 외부에서 제어된다. 입출력 보호 MOSFET은 돌입전류를 제어하고 네거티브 전압으로부터 장치를 보호하며 오류 조건에서 단자 간 절연을 한다.

6상 양방향 스위칭 레귤레이터 컨트롤러인 LTC7871은 필요 시 벅 또는 부스트 모드로 동작하며 자동차의 48V 및 12V 듀얼 배터리 시스템에 이상적이다. 고유한 정주파수 전류 모드 아키텍처는 신호 대 잡음비를 향상시켜 저잡음 동작을 가능하게 하여 위상 간 우수한 전류 정합을 제공한다. 또한 SPI 호환 직렬 인터페이스, 불연속 또는 연속 모드 동작, 과전압/저전압(OV/UV) 모니터링, 벅/부스트 동작을 위한 독립 루프 보상, 정확한 인덕터 전류 모니터링 및 과전류 보호 기능을 추가적으로 갖추고 있다.

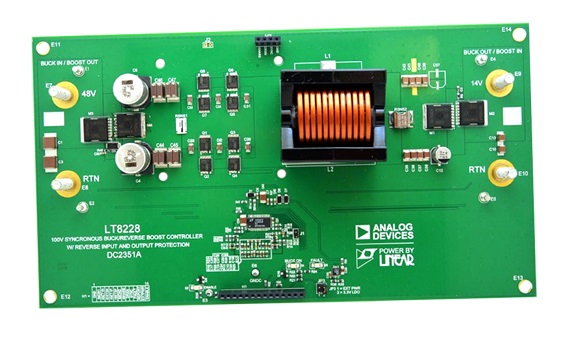

LT8228 컨트롤러용 DC2351A 데모 회로

마우저는 평가용으로 한 쪽에는 36~54V, 다른 쪽에는 8~14V가 되도록 설계된 아나로그디바이스 LT8228 데모 회로 DC2351A를 공급한다. 이 데모 회로는 벅 모드에서 35A의 최대 출력 전류를 공급하고, 부스트 모드에서 7A의 전류를 공급할 수 있다. DC2351A는 다른 DC2351A 보드와 병렬 연결이 가능하며, 적절한 방열 및 히트싱크로 총 출력 전류를 증가시킬 수 있다. <>
