몰렉스, 차량 아키텍처를 최적화하는 하이브리드 커넥터 출시

몰렉스(Molex)가 단일 커넥터 시스템에서 전력, 신호, 고속 데이터 연결을 통합하는 데이터-신호 하이브리드 커넥터 MX-DaSH 제품군을 출시했다.

이 와이어-투-와이어(wire-to-wire) 및 와이어-투 보드(wire-to-board) 커넥터는 영역 아키텍처(zonal architecture)로의 전환을 지원하고 안정적인 데이터 전송이 필요한 모든 새로운 애플리케이션에 대응할 수 있도록 설계됐다. 여기에는 자율주행 모듈, 카메라 시스템, GPS 및 인포테인먼트 장치, 라이다, 고해상도 디스플레이, 센서-장치 연결 등이 포함된다.

MX-DaSH 커넥터는 다양한 환경 및 설계 요건을 갖춘 차세대 자동차 아키텍처를 최적화하기 위해 밀폐형(sealed) 및 비밀폐형(unsealed) 옵션으로 제공된다. 다양한 구성으로 0.50, 0.64, 1.20, 1.50, 2.80 또는 4.80 mm 같은 다양한 전력 및 신호 단자 크기와 고속 데이터 전송을 위한 고속 FAKRA Mini (HFM) 모듈을 지원한다.

신뢰성을 높이기 위해 MX-DaSH 와이어-투-와이어 커넥터는 업계 최고의 메일 블레이드(male blade) 안정화 기능과 독립적인 보조 잠금장치를 갖추고 있어 견고하고 안정적인 단자 결합을 보장한다. 또한, MX-DaSH는 폼팩터나 풋프린트를 변경하지 않고 다양한 인터페이스를 지원하는 와이어-투-보드 옵션으로 모듈식 섹션 또는 카트리지를 제공함으로써 자동차 엔지니어가 다양한 네트워크 요구사항을 가진 장치 및 센서의 증가하는 조합을 수용할 수 있도록 지원한다.

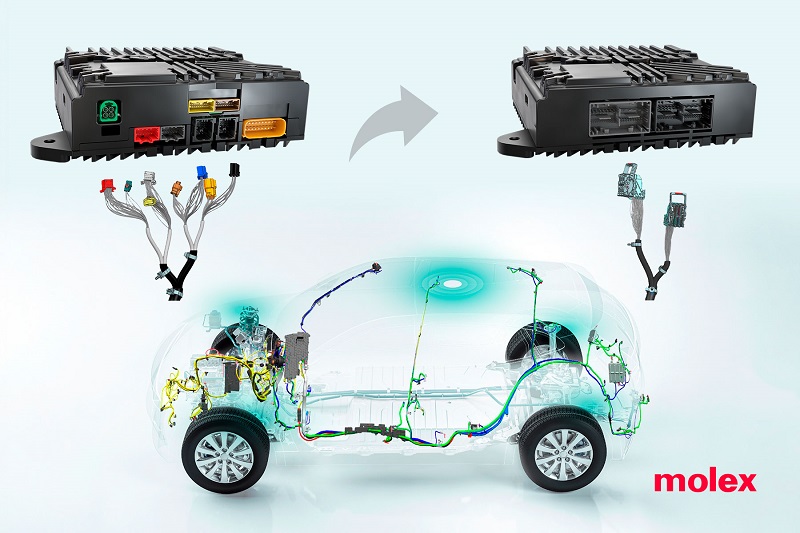

MX-DaSH 제품군을 통해, 자동차 OEM과 부품공급업체는 다양한 자동차 애플리케이션을 지원하기 위해 더욱 콤팩트한 하이브리드 연결에 대한 증가하는 수요를 보다 효과적으로 충족할 수 있다. 예를 들어, MX-DaSH를 사용하면 특정 차량 모델에 따라 최대 6 m의 구리 배선을 제거하면서 계기판 및 차체 제어 하네스의 인라인 와이어-투-보드 커넥터 수를 8개에서 2개로 줄일 수 있다고 한다.

이 커넥터 시스템의 여러 옵션은 다양한 와이어-투-와이어 애플리케이션을 포괄한다. 예를 들어, 31+1-Way 커넥터 시스템은 31개의 전력 및 접지 회로와 고속 데이터 연결을 결합해 패키징 요구사항을 최대 30%까지 줄일 수 있다. 모든 MX-DaSH 커넥터에 더 많은 기능이 내장돼 있어 하네스 설치를 간소화해 상당한 시간을 절약할 수 있다. 또한, 부품 요구사항이 줄어 BOM을 더 줄일 수 있다.



또한, MX-DaSH 커넥터는 자동 하네스 조립용으로 설계돼 사이클 시간을 단축하고 전반적인 제조 공정 효율성과 품질을 향상시킨다.

MX-DaSH 커넥터는 가장 열악한 자동차 환경 조건에서도 안정적인 성능을 보장하기 위해 USCAR, Peugeot, IEC를 비롯한 글로벌 산업 표준 그룹에 따라 검증을 거쳤다. MX-DaSH 와이어-투-와이어 커넥터 모델은 일부 와이어-투-보드 모델 및 맞춤형 구성과 함께 제공된다.

---
