키사이트테크놀로지스가 차세대 무선 시스템의 설계와 검증을 지원하기 위한 새로운 RF 신호 분석기 제품군을 선보였다. 최대 8GHz 분석 대역폭과 최대 67GHz 주파수 범위를 지원하는 프로급 모델과, 일상적인 무선 개발 환경에 최적화된 전문가급 모델을 통해 복잡해지는 RF 검증 환경에서 측정 효율성과 신뢰성 향상을 지원한다.
최근 무선 시스템은 더 넓은 대역폭과 높은 주파수, 다중 안테나(MIMO) 아키텍처를 채택하면서 설계 및 검증 과정이 한층 복잡해지고 있다. 엔지니어는 여러 차례의 신호 캡처와 반복 테스트를 수행하더라도 신호 특성을 완전히 파악하기 어려워 개발 일정 지연과 측정 불확실성 증가 등의 문제에 직면하고 있다.
키사이트가 이번에 출시한 프로급 XA6 SA6320A와 전문가급 XA5 SA6210A 신호 분석기는 이러한 과제를 해결하기 위해 설계됐다. 두 제품은 설계, 디버깅, 검증 워크플로를 간소화하고 반복 테스트를 줄이는 동시에 차세대 무선, 레이다 및 광대역 시스템의 특성 분석 과정에서 높은 측정 신뢰도를 제공하도록 개발됐다.

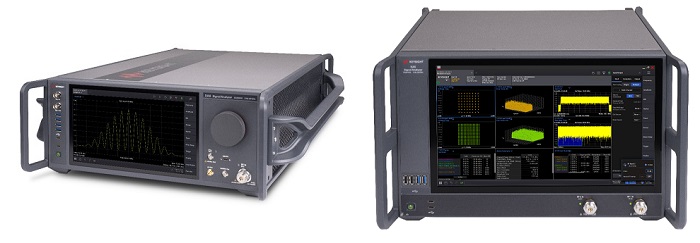

프로급 XA6 SA6320A(좌)와 전문가급 XA5 SA6210A(우) 신호 분석기
상위 모델인 XA6 SA6320A는 최대 8GHz 분석 대역폭과 최대 67GHz의 풀 프리셀렉션(full preselection)을 지원해 광대역 및 밀리미터파 애플리케이션 분석 역량을 강화했다. 이를 통해 광대역 신호를 한 번에 포착해 보다 폭넓은 신호 분석이 가능하며, 복잡한 측정 과정을 단순화할 수 있다.
또한 높은 성능의 표시 평균 노이즈 레벨(DANL), 위상 노이즈 및 오류 벡터 크기(EVM) 성능을 기반으로 미세한 스푸리어스와 간섭 신호, 광대역 신호 품질 저하 요인을 정밀하게 식별할 수 있다. GPU 기반 복조 기능을 적용해 광대역 5G NR EVM 측정 시간도 단축했으며, 최대 80MHz 분해능 대역폭(RBW)을 지원해 규격 준수 측정에도 활용할 수 있다.
전문가급 XA5 SA6210A는 연구개발과 검증, 제조 환경을 겨냥한 제품으로 최대 32GHz까지 이미지 프리(image-free) 방식의 빠른 스윕 측정을 지원한다. 이를 통해 로우 레벨 신호와 스푸리어스 방사를 보다 신속하게 탐지할 수 있으며, 최대 2GHz 분석 대역폭으로 5G, 무선랜(WLAN), 초광대역(UWB), 레이다 등 다양한 무선 애플리케이션을 지원한다.
특히 독창적인 듀얼 수신기 아키텍처를 채택해 5G NR과 WLAN MIMO 측정은 물론 교차 상관 오류 벡터 크기(ccEVM) 측정까지 하나의 장비에서 수행할 수 있도록 했다. 또한 기존 X-시리즈 SCPI 명령과의 호환성, 확대된 디스플레이와 개선된 사용자 인터페이스를 제공해 기존 RF 테스트 환경에서의 전환 부담도 줄였다.
