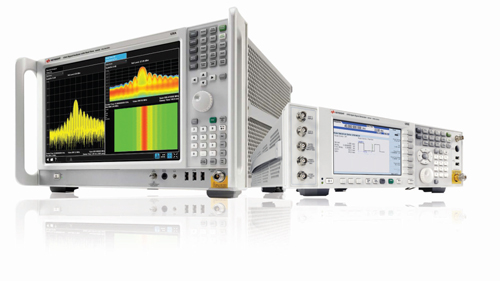

키사이트는 우주항공 및 방위산업용 시뮬레이션 시스템에 사용하는 신호 발생기 ‘N5193A UXG(이하 UXG)’와 이동통신 시스템 시장을 타깃한 키사이트 X-시리즈의 새로운 신호 분석기 ‘N9040B UXA(이하 UXA)’를 출시했다.

넓은 처프 생성 제공

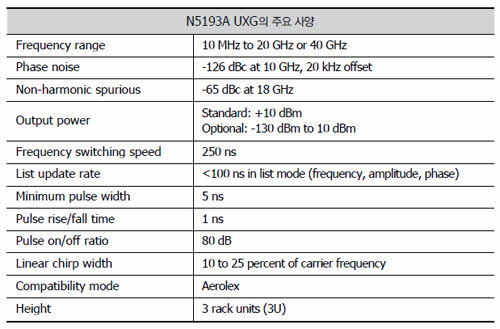

UXG 신호 발생기는 대형 시뮬레이션 전용 시스템에 사용되는 기존의 고속 스위칭 로컬 오실레이터(Local Oscillator)를 대체할 만큼 신뢰성이 높다. 또한 주파수와 진폭, 위상 설정을 250 ns의 짧은 시간에 전환할 수 있고 내장형 위상 반복 기능을 제공한다.

이는 디지털 직접 합성 기술과 키사이트 고유의 디지털-아날로그 컨버터를 통해 구현된다. 특히 첨단 레이어 신호를 시뮬레이션 시 1 ns의 상승/하강 시간과 80 dB의 on/off 비율을 가진 5 ns 간격의 좁은 펄스를 생성할 수 있다.

UXG는 반송주파수 폭의 10 ~ 25% 정도 넓은 처프(chirp)를 생성할 수 있다. 옵션으로 감쇠기를 장착하면 애자일(agile) 진폭을 80 dB로, 전체 진폭을 120 dB로 변경하면서 안테나 스캔 패턴을 모방할 수 있다. 또한 펄스 상세 정보(Pulse Sescriptor Words, PDWs)를 직접적으로 파악할 수 있어 프로그래밍 시간을 줄일 수 있다.


시스템 테스트 시에는 미리 정해진 시나리오를 생성하고 이를 UXG 메모리에 저장할 수 있어 리스트(list) 모드로 재생할 수 있다.

UXG는 삼단 랙 장비에서 기존의 고속 스위칭 소스 대신 삽입해 사용할 수 있다. 또한 소프트웨어 변경을 최소화하기 위해 표준형은 에어로플렉스(Aeroflex) 소스들과 코드 호환할 수 있으며 기존의 유선 및 케이블과 직접 연결할 수 있다.

키사이트의 마이클 렁(Micheal Leung) 마이크로웨이브 및 통신 디비전 아시아 시장 개발 매니저는 “새로운 UXG는 장비의 신뢰성을 극대화하기 위해 검증된 PSG와 MXG, EXG 신호 발생기의 설계 개념을 적용했다”며 “50 ns의 빠른 위상 반복 스위칭과 넓은 반송주파수 폭을 지원해 전자전(EW)과 레이더, 안테나 테스트 분야에 선도 기술을 제공할 수 있다”고 말했다.

UXA, 실시간 및 분석 대역폭 제공

이와 함께 키사이트는 X 시리즈의 새로운 주력상품인 N9040B UXA 신호 분석기를 출시했다. UXA는 최고 수준의 위상 노이즈 성능뿐만 아니라 510 MHz의 분석기능 및 실시간 대역폭을 제공한다. 또한 이 세 가지 기능을 대형 디스플레이와 터치 방식의 인터페이스를 결합해 찾기 힘든 광대역 신호까지 더욱 넓고 깊은 뷰를 제공한다.

레이더와 전자전 및 통신 시스템 개발과 같은 최첨단 신호 분석이 필수적인 분야는 매우 뛰어난 위상 노이즈 성능이 필요하다. 키사이트 고유의 로컬 오실레이터 기술은 1 GHz 및 10 kHz 오프셋에서 -136 dBc/Hz의 위상 노이즈를, 10 GHz 및 100 kHz 오프셋에서는 -132 dBc/Hz의 위상 노이즈를 달성한다.

또한 ＞75 dBc의 뛰어난 스퓨리어스 없는 동적 범위(Spurious-Free Dynamic Range, SFDR)를 갖춘 전체 주파수 범위에 걸쳐 510 MHz의 최대 주파수 분석 대역폭을 사용할 수 있다. 이는 광대역 처프 선형성과 같은 파라미터의 정확한 특성화를 가능케 한다. 선택 사양인 510 MHz의 실시간 스펙트럼 분석 기능은 매우 어려운 신호를 모니터링하거나 캡처 시 3.84 μs 수준의 짧은 시간으로 100%의 POI(probability of intercept)를 제공한다.

키사이트의 사이 양(Sai Yang) 마이크로웨이브 및 통신 디비전 제품 매니저는 “UXA는 신호 분석 분야에서 최고의 순도와 선명도를 제공한다”며 “IF 섹션 품질을 통해 설계자가 개발 중인 시스템 내부에서 무슨 현상이 발생하는지 파악함은 물론, 개발 성능 목표의 충족 및 초과까지도 확인할 수 있다”고 말했다.

89600 VSA 소프트웨어 지원

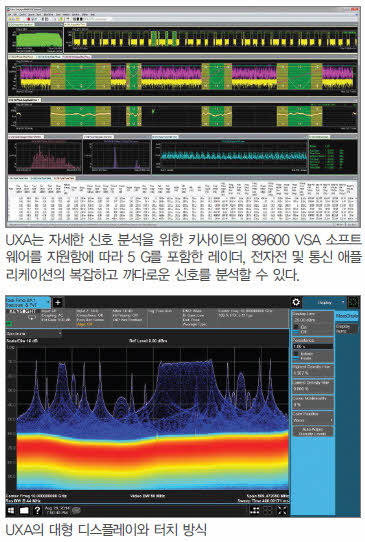

사용자는 UXA의 14.1인치 스크린을 통해  플렉서블 디스플레이 어레이를 사용해 측정 결과를 확인할 수 있다. 또한 익숙한 X 시리즈 메뉴 기반의 터치 인터페이스 동작을 지원하며 2개의 탭 거리를 초과하지 않고 대부분의 셋업 항목을 배치하여 측정 및 분석을 간소화할 수 있다. 특히 UXA는 자세한 신호 분석을 위한 키사이트의 89600 VSA 소프트웨어를 지원함에 따라 5 G를 포함한 레이더, 전자전 및 통신 애플리케이션의 복잡하고 까다로운 신호를 분석할 수 있다.
