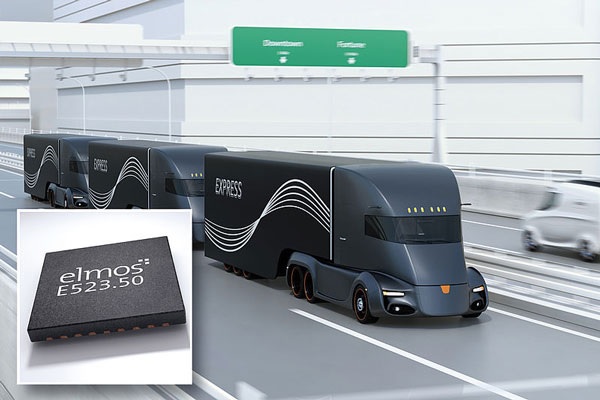

엘모스(한국지사장 홍기범)는 BLDC(Brushless DC) 모터 구동을 위한 72V 3중 하프브릿지 모터 드라이버 IC 제품인 E523.50을 선보였다.
이 IC는 일반 차량용 12V, 상용차를 위한 24V, 48V의 전압을 필요로 하는 전장용 모터 드라이버로 설계되었고, 그 외에도 24~60V의 전원을 필요로 하는 산업용 애플리케이션에도 사용 가능하다. E523.50은 AEC-Q100의 0등급(Grade 0)을 충족하는 제품이다.
E523.50은 디지털 RUN 핀(pin)과 6개의 디지털 입력을 통하여 3개의 High-side 게이트와 3개의 Low-side 게이트를 컨트롤할 수 있다. 3상 모터를 구동하는 데에는 두 가지 옵션 중 하나를 선택할 수 있는데, 6개의 PWM 직접 제어 입력(direct control input) 또는 EN(enable input) 입력 3개와 PWM 입력(pulse width modulation input) 3개 조합으로 설정할 수 있다. 후자의 경우, 데드타임(Dead time) 및 PWM Low-side 출력이 IC에서 자체적으로 생성되며, 데드타임은 외부 저항값에 따라 그 길이를 조정할 수 있다.
E523.50의 내부에는 DC/DC 스텝다운 컨버터(buck converter)가 탑재되어 있는데, 이를 통해 게이트 드라이버 및 다른 부하를 구동하기 위한 정전압(11V/110mA)이 공급된다. IC에서 생성되는 3.3V 전압으로는 외부의 마이크로컨트롤러에 최대 20mA까지 전류 공급이 가능하다. 이때 외부에 부스트 트랜지스터를 연결하면 더 많은 전류를 공급할 수 있다.
E523.50의 특징 중 눈에 띄는 것은 통합진단 기능과 각종 보호 기능이다. 두 개의 에러 출력핀(pin)은 과전류, 저전압, 과도한 온도 상승 등을 감지하여 알려주고, 열전달 특성이 뛰어난 노출형 패드의 QFN 패키지는 IC에 허용되는 최대 온도인 170℃에 달하는 온도에서도 IC가 작동할 수 있도록 한다.<끝>
엘모스코리아(Elmos Korea Co., Ltd.)
한국지사장 홍기범
전화번호: 031-714-1131
이메일: sales-korea@elmos.com
