White LED Driver for Automotive with 4/6CH Current Driver Integrated, Built-in Boost DC/DC Converter
로옴, 중대형 디스플레이 저소비전력에 기여하는 LCD 백라이트용 LED 드라이버
DC 조광과 PWM 조광 탑재로, 폭넓은 설계 사양에 대응 가능
2023-02-01 온라인기사  / 신윤오 기자_yoshin@autoelectronics.co.kr

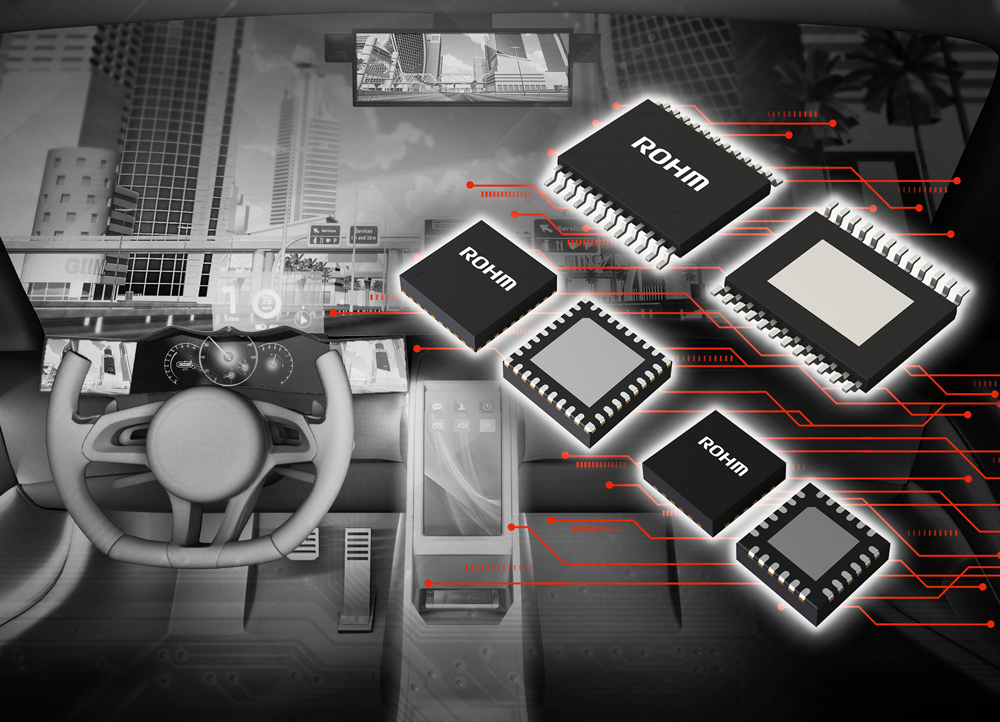

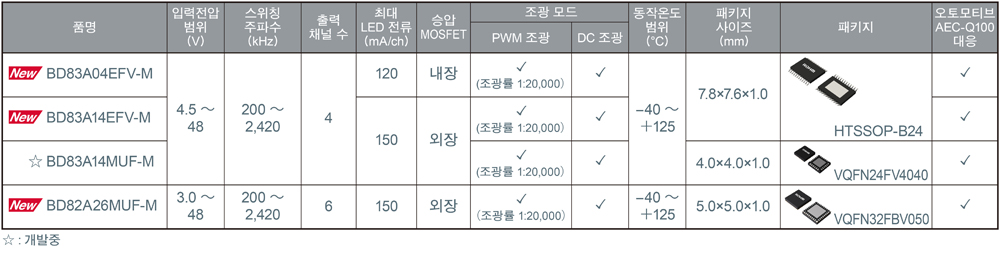

로옴(ROHM, www.rohm.co.kr)이 카 인포테인먼트 및 차량용 미터 클러스터용 등으로 자동차의 중형 디스플레이용 4ch LED 드라이버 IC 「BD83A04EFV-M」, 「BD83A14EFV-M」과 대형 디스플레이용 6ch LED 드라이버 IC 「BD82A26MUF-M」을 개발했다.

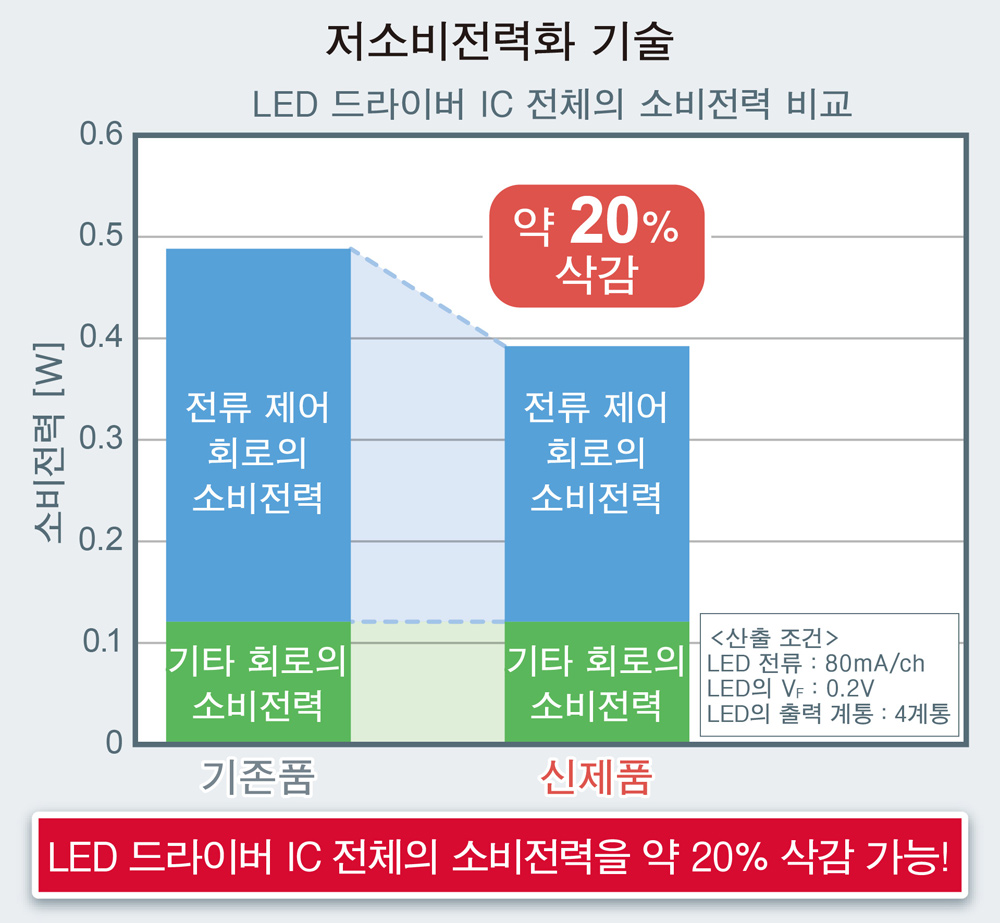

신제품은 독자적인 저소비전력화 기술을 통해 LED 드라이버의 전류 제어 회로에서의 손실을 저감했다. 이에 따라 일반적인 사양 조건(LED 회로전류: 80mA/ch, 전원전압: 12V)에서 비교 시, IC 전체의 소비전력을 기존품 대비 약 20% 삭감할 수 있어 소비전력이 특히 중요한 중대형 디스플레이를 탑재하는 차량용 애플리케이션의 저소비전력화에 기여한다.

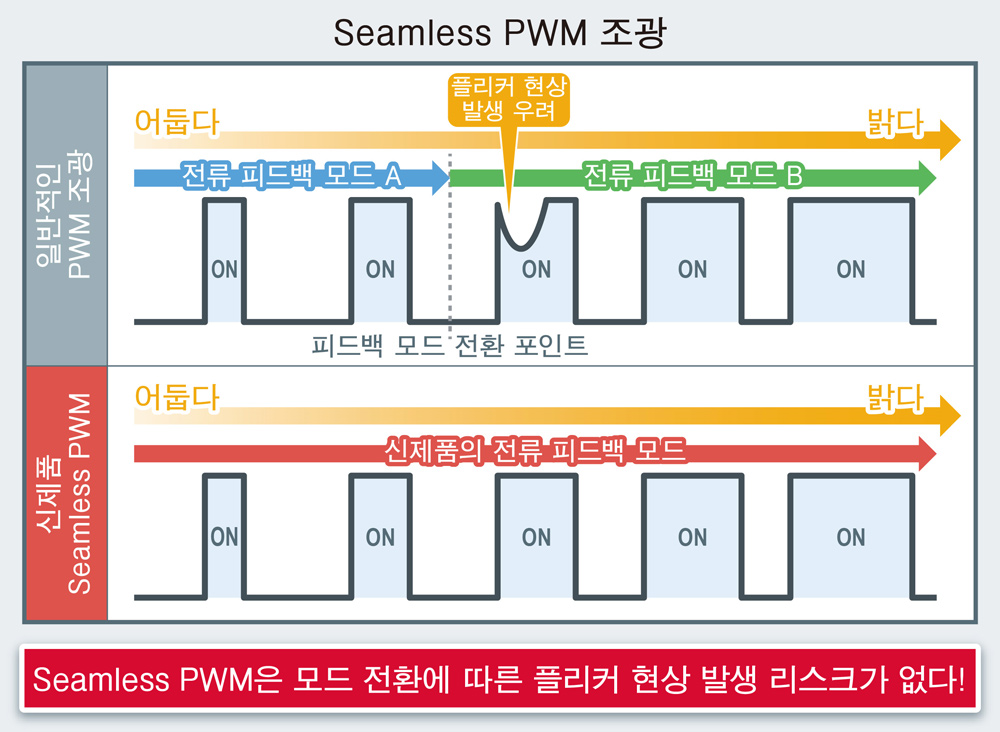

또, 신제품 모두 DC 조광과 PWM 조광의 2종류를 탑재해 폭넓은 사양에 대응이 가능하다. PWM 조광으로는, 저휘도에서 고휘도까지 전류 피드백 모드 전환이 필요하지 않은 로옴의 독자적인 Seamless PWM 조광을 채용했다. 일반적인 PWM 조광에서 플리커 현상 발생의 원인이 되는 저휘도와 고휘도 시의 전류 피드백 모드 전환이 필요하지 않아 플리커 현상의 발생 리스크를 저감할 수 있어 애플리케이션의 신뢰성 향상에 기여한다.

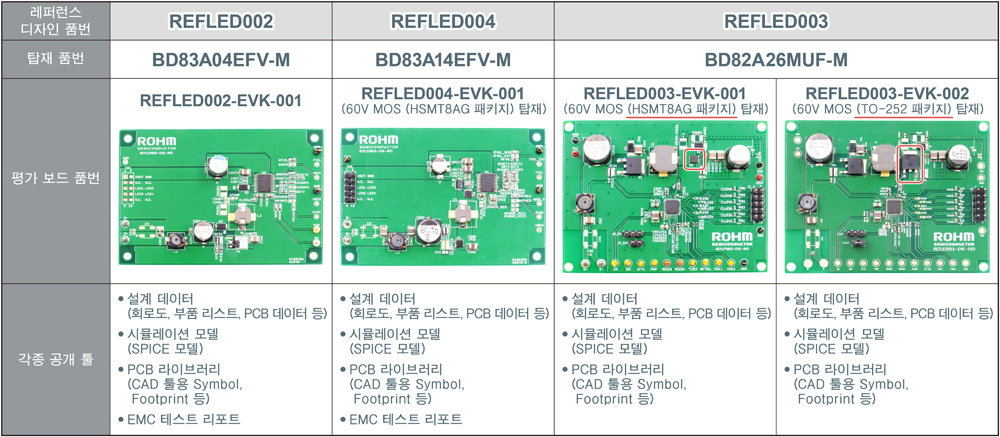

신제품을 탑재한 레퍼런스 디자인 4종류(REFLED002, REFLED004, REFLED003)를 로옴 홈페이지에서 공개하고 있다(표). 차량용 디스플레이의 LCD 백라이트 점등 회로 검토에 최적이며, 표준적인 전기적 특성 측정과 더불어, EMC 테스트, 열 특성 시험도 실시 완료했다. 또한, 평가 리포트와 동시에 설계 데이터 및 탑재 제품의 SPICE 모델, PCB CAD용 Symbol 등 각종 툴도 공개해 레퍼런스 보드를 사용함으로써 실제 기기에서의 검토도 용이해진다.







2022년 11월부터 월 10만 개의 생산체제로 양산을 개시(샘플 가격 900엔/개, 세금 불포함)했다. 생산 거점은 전공정 로옴 하마마츠 주식회사(하마마츠), 후공정 ROHM Electronics Philippines, Inc.(필리핀)이다. 또 CoreStaff, Chip 1 Stop 등 온라인 부품 유통 사이트에서도 구입이 가능하다.
