엘모스, CAN FD를 탑재한 16채널 차량용 LED 드라이버 ′E522.95′



차량용 LED 드라이버 E522.95는 차량 내부 네트워크의 CAN FD 인터페이스에 다이렉트로 연결할 수 있는 멀티채널 PWM 드라이버 제품이다. CAN FD 버스에 바로 연결 가능하다는 장점 덕분에, E522.95는 바디 컨트롤러 또는 라이트 컨트롤 유닛이 제어하는 라이트 애니메이션 기능을 더욱 빠르게 구동할 수 있다.
E522.95는 최대 100mA의 싱크 전류를 디지털 방식으로 설정 가능한 16개의 채널을 지원하고 각각의 채널에는 10-bit PWM 제너레이터가 개별적으로 탑재되어 있다.
이중 안전장치(fail safe)의 가장 유연한 구동을 위해 E522.95에 탑재된 NVM (Non-Volatile Memory)에는 16개의 채널 각각의 파라미터가 저장된다.
더욱 향상된 퍼포먼스의 파워 매니지먼트 기능은 외부 저항을 통해 자동으로 전류를 조정할 수 있는 번들링 기능을 제공하며, 이를 통해 IC의 전력 손실을 최소화한다. 또한, E522.95는 전장 제품의 필요 조건을 만족시킬 수 있도록 높은 성능의 자가 진단 기능을 갖추고 있다. 전압과 온도에 따른 전류 조절(derating) 기능을 통해 전력을 효율적으로 관리할 수 있다는 점 역시 LED 애플리케이션 개발에 유리한 요소라 할 수 있다.


주요 특장점
⦁ ISO11898을 만족하는, 통신 속도 최대 2Mbit/s의 CAN FD 버스 인터페이스
⦁ 공급 전압 범위: 5V ~ 40V
⦁ 외부의 전압 레귤레이터(voltage regulator)에 대한 피드백 기능
⦁ 더욱 향상된 성능의 채널 파워 매니지먼트 기능
⦁ 각각의 채널에 10-bit 레졸루션 성능의 개별 PWM 제너레이터 탑재
⦁ 최대 100mA까지 개별적으로 프로그래밍 가능한 LED 드라이버
⦁ 400μA 단위로 증감하는 전류의 레벨을 선택할 수 있는 LED 드라이버
⦁ 이중 안전 기능(fail safe) 전용의 PWMIN 인터페이스 핀
⦁ LED의 단선과 단락, 시스템 자가 진단을 위한 10-bit ADC
⦁ 채널 번들링 옵션
⦁ 전압과 온도에 따른 전류 조절(derating) 기능
⦁ LED 채널 각각의 빈(bin) 분류 별로 밝기 수정 가능
⦁ 외부 저항을 통한 LED 빈(bin) 분류 기능 지원
⦁ 여러 IC를 하나의 램프 동작으로 제어하는 싱글 램프 모드(single lamp mode) 지원
⦁ 설정값을 저장 가능한 EEPROM
⦁ 기능안전 표준인 ISO26262에 따라 개발되어 ASIL B 레벨에 맞는 애플리케이션 개발 가능
⦁ AEC-Q100 자동차 표준을 충족시키는 품질 인증


적용 가능한 애플리케이션

---

⦁ 차량용 내외장 라이팅 시스템
⦁ 일반적인 LED 애플리케이션
⦁ 고속 LED 라이트 애니메이션 디바이스

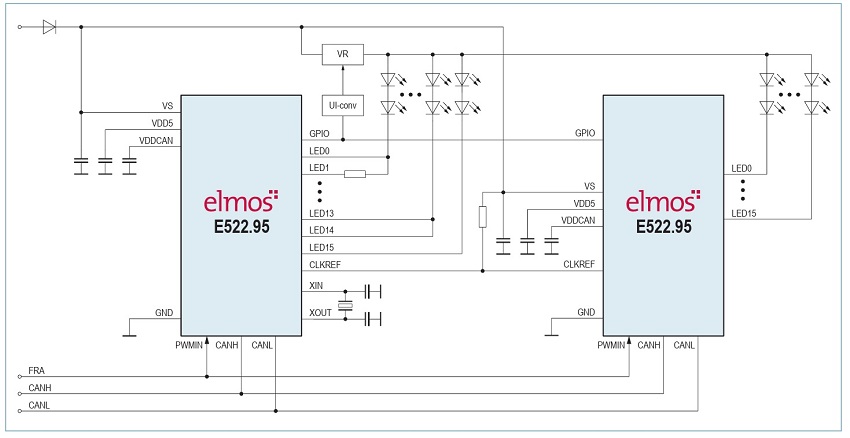

E522.95를 사용한 애플리케이션의 회로도(예시)

---

E522.95의 Ordering information

---



Product ID	Temp Range	Package
E52295A44B605	-40℃ to +125℃	QFN40L6, 0.6mm option - SLP

---
